メタログラフィーの品質保証は、優れたカットから始まります。
20年以上にわたり、QATMの革新的な精密切断機は、材料微細構造検査用試料作製における新たな基準とベンチマークを打ち立ててきました。QATMの切断機が特別な理由とは?私たちは、精度と品質を第一に考えた機械を設計・開発しています。ブリリアント220に続くモデルとしてQcut 200を発表し、好評を博したこのモデルを第4世代としてさらに進化させました。Qcut 200 Aは、テーブル型の大型切断機というコンセプト設計により、市場においてユニークな存在であり続けています。
長所
Qcut 200 Aは、最大203 mm / 8'' サイズのカットオフホイールを使用する、最大3つの自動軸を備えた精密カットオフマシンです。
Qcut 200 Aは、最大3軸(X、Y、Z)の自動軸と多数の切断機能を備え、最高の柔軟性とスペース利用を実現するコンパクトな精密切断機です。モジュール設計により、Qcut 200 Aは多くのオプションと適切なクランプツールを最適に装備することが可能です。

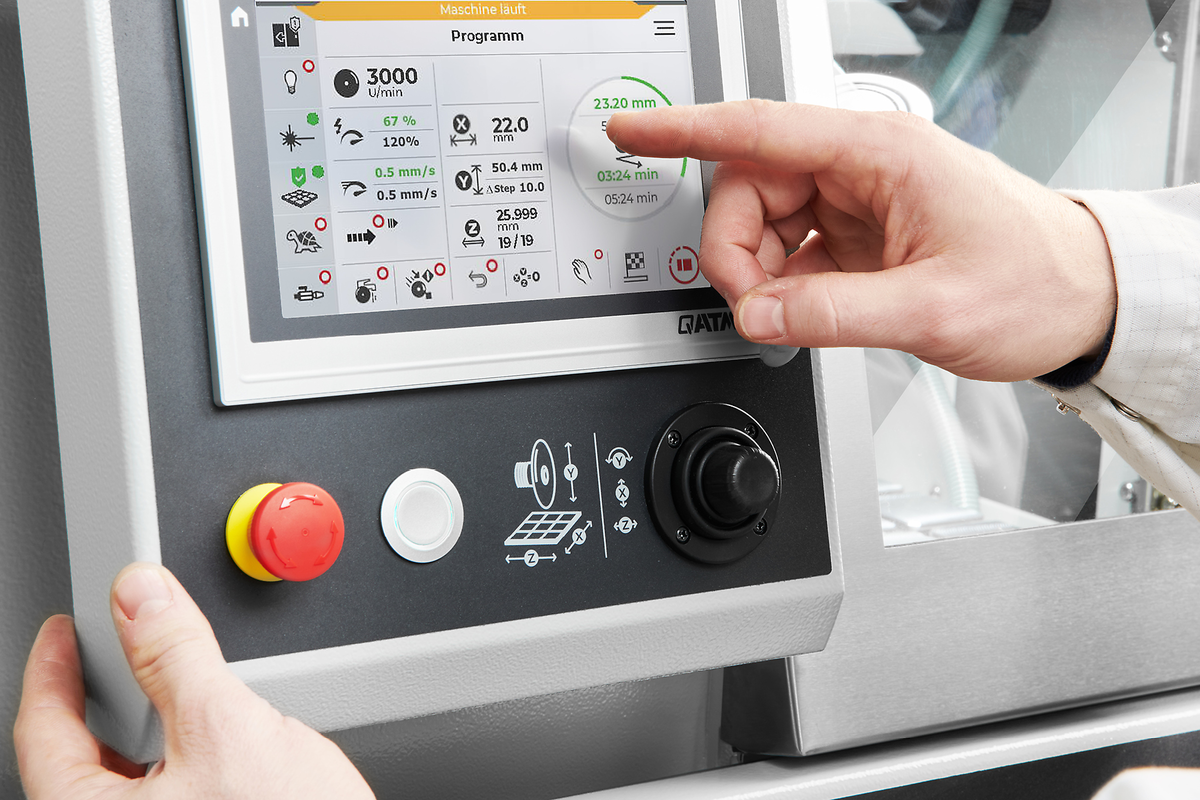

7インチの大型タッチディスプレイは人間工学に基づいて配置されており、ユーザーフレンドリーなソフトウェアによって簡単に操作できます。ジョイスティックは、自動軸の快適な動作を保証します。
オプションのフローモニターにより、長時間のカッティングプロセスで繊細なサンプルをカットする際にも、一定の冷却を確保することができます。切断工程は、重要な閾値に達すると自動的に中断されます。
実績のある自動部品検出機能に加え、新たに出口検出機能(オートストップ機能)を搭載しました。このように、切断工程の始点と終点を自動的に検出し、工程時間を短縮することができます。
本機のクリーニングは、チャンバー内のスパイラルノズルを使って全自動で行われます。クリーニングは、個別にスイッチを入れることができ、必要であれば、各カットオフの後に自動的に開始されます。鮮明な視界を確保するため、切断作業中にスイッチを入れることもできます。
新開発の真空クランプユニットにより、薄切片用のスライドガラスを滑らせることなく簡単に固定することができます。
新開発の真空クランプユニットにより、薄切片用のスライドガラスを滑らせることなく簡単に固定することができます。
1. カッティングチャンバーフラッシング
2. 大型マシンテーブル
3. 人間工学に基づいた操作パネル
4. ラインレーザー
5. アクセサリ
6. 切断砥石ロック
7. ドレッシング装置
Qcut 200 Aには、さまざまなクランプツールが用意されています。イージークランプシステムを使用すれば、ネジ1本でテーブルに簡単かつ確実に固定することができます。これにより、テーブルのT溝にクランプツールを固定する面倒な作業は不要になります。イージークランプシステムは、毎日の仕事に大きな影響を与える革新的な追加機能です。

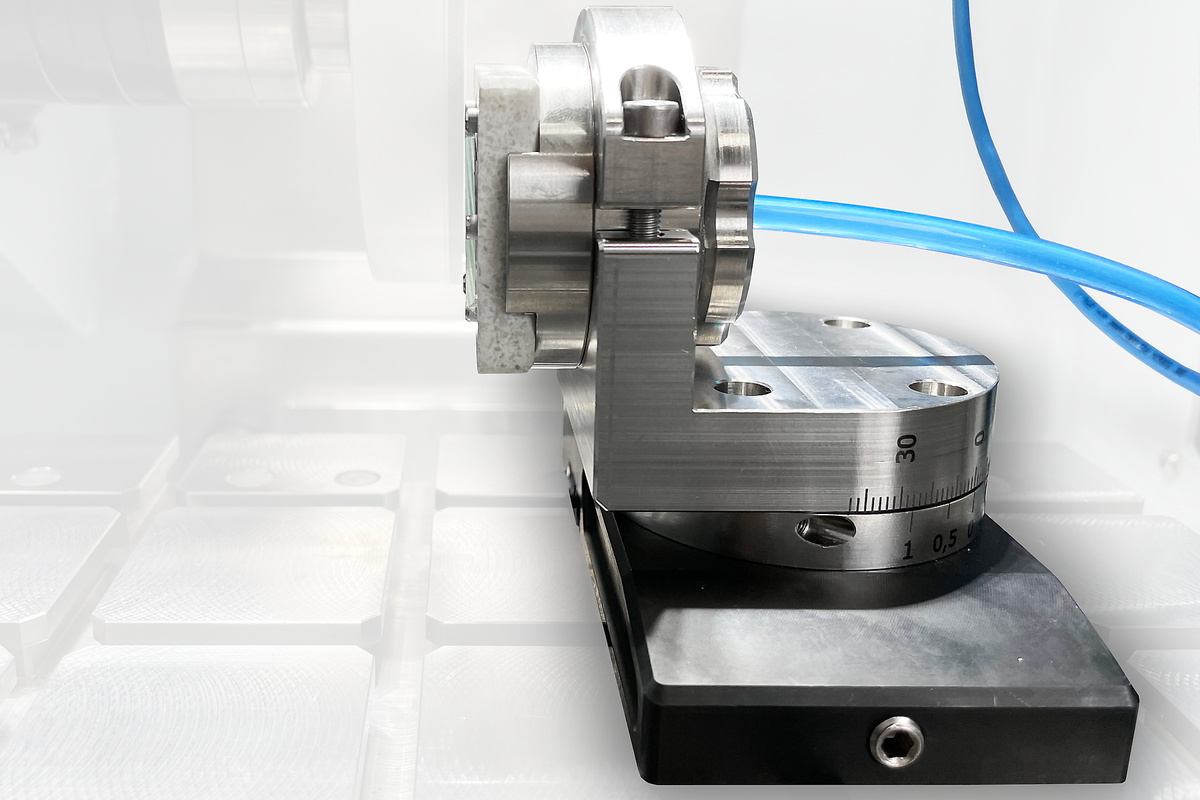

回転機能付きイージークランプベースS+イージーアダプテーション(縦型)
イージークランプベースSとQtool 40 Sの組み合わせ
Qtool 40
加工要件(知識、慎重な加工、消耗品と機器の正しい選択)を充足することで、信頼性、安全性、効率性の高い切断が実現します。
Our innovative clamping devices are used to clamp workpieces securely and precisely to ensure exact cutting and grinding processes. There is a wide range of different clamping devices that have been developed for specific applications and workpiece sizes.
切断ホイール | up to Ø 203 mm / 8" |
最大切断容量 | 75 mm (cut-off wheel Ø 200 mm) |
切断砥石のフランジ | Ø 12,7 mm |
X-axis | 210 mm (manual / automatic) |
Y-axis | 80 mm (automatic) |
Z-axis (option) | 80 mm (automatic) |
供給率 | 0.01 - 20 mm/s |
Z- 軸移動 | 0,005 mm |
min.クロスフィード(Z軸) | 0,001 mm |
Z軸のないテーブル(幅×奥行き) | 300x210mm |
Z軸付きテーブル(WxD) | 0.005~3mm/秒 |
T-スロット | 8mm |
回転速度 | 300 - 5000 rpm |
駆動電力 (メイン駆動) | 0,75 kW, S1 |
接続ロード | 2,2 kVA |
WxHxD | 725 x 535 x 675 mm |
重量 | ~ 82 kg |
