クランプアクセサリー 特殊用途向け

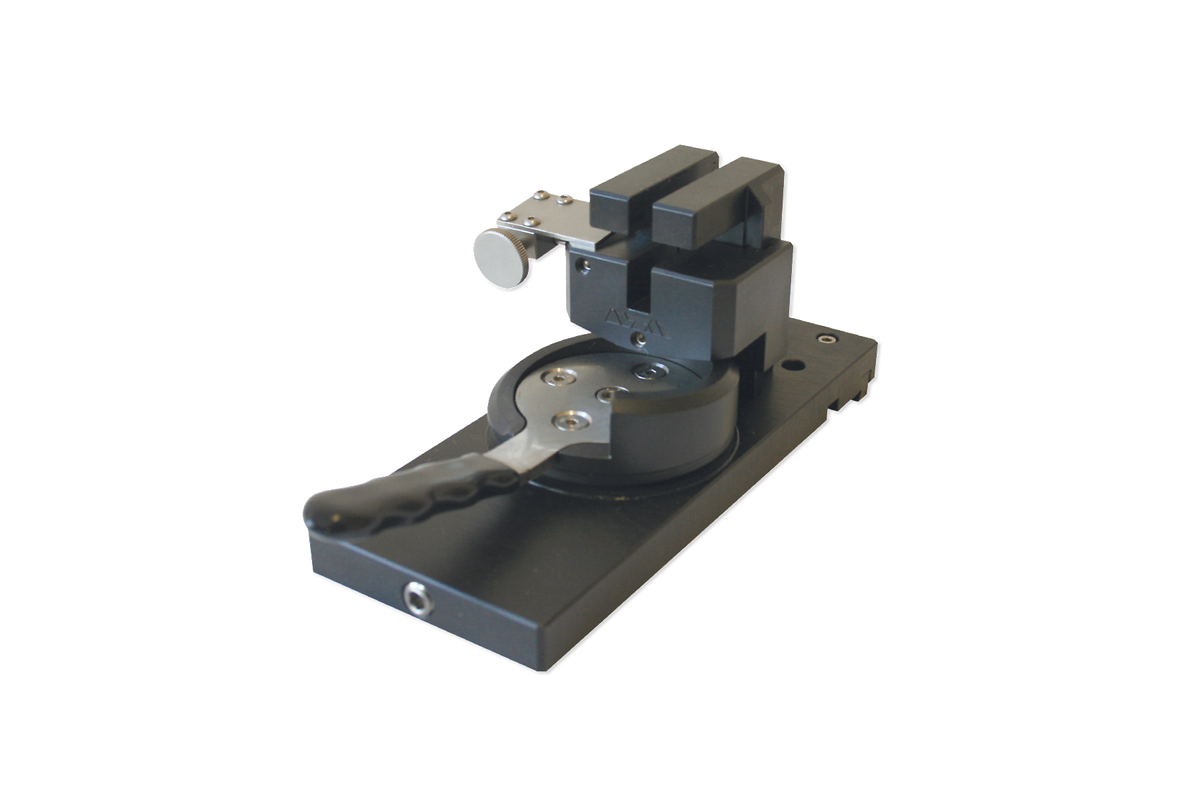

クロスクランプ

ハイライト

• 残留応力を持つ部品は、切り口で収縮しやすく、切り裂く際に切断ホイールをブロックする。
• 円形および長方形のワークピースの平行クランプ、特に焼入れ材の長手方向のクランプ用
• 偏心クランプエレメントによる高速ワーク交換

互換性クロスクランプ

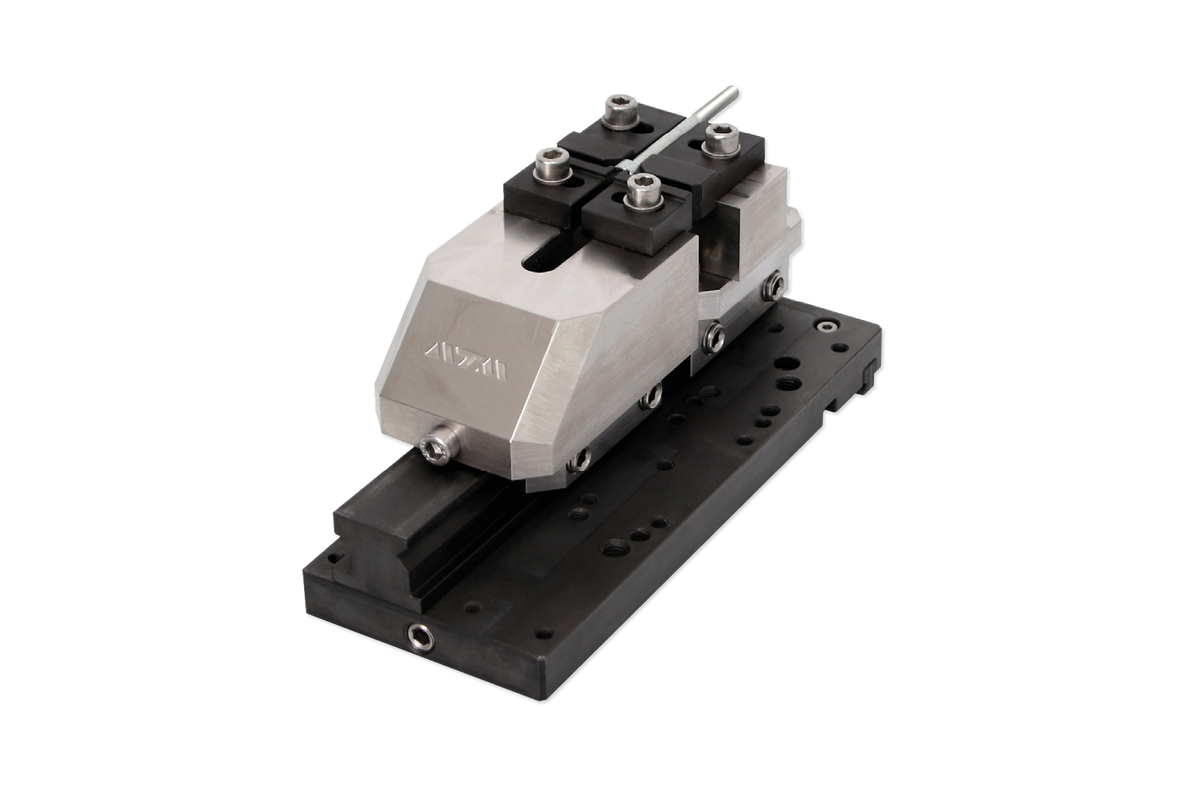

スクリュークランプシステム

• ねじの縦切り用
• イージークランププレート一体型クランプシステム M
• ネジ外径4～12mm用
• テンションレンチ付き
• 寸法（高さ×幅×奥行） 95×85×200 mm

適合ねじクランプシステム

クランプシステム X-クランプ 3858

• ワークピースを数秒でフォームフィット固定
• 複雑なワークの最適な固定
• 最小限のクランプ力で完璧にフィット
• 個別の成形ジョーや特別な固定具が不要

適合クランプシステム X-クランプ 3858

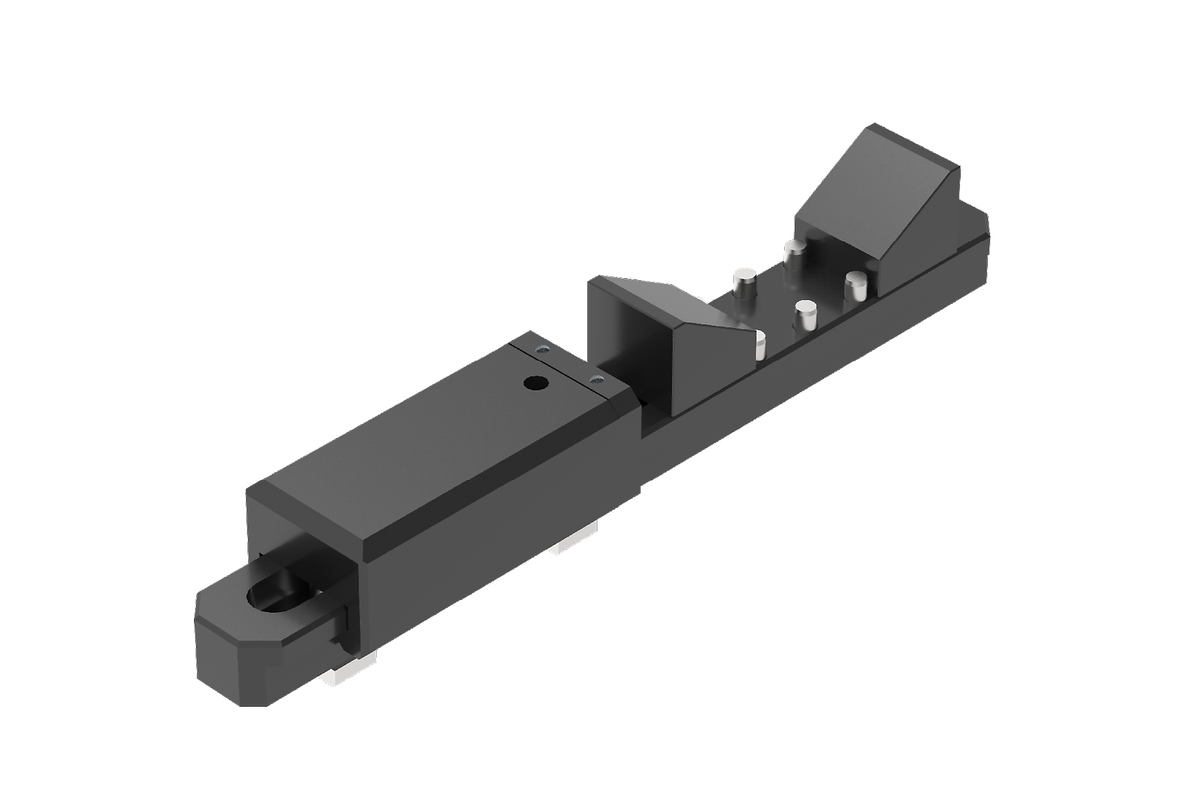

クランプレール

• ユニバーサルテンショナー モノ、デュオ、チェーンテンショナーのベース
• クランプシャフト、クランクシャフト、カムシャフト用
• 調整可能なプリズムサポート
• 2 コンポーネントサイズ用傾斜サポート：Ø 20 - 250 mm 納品範囲に含む
• ユニバーサルクランプは、スライド式キャリッジに取り付けられているため、コンポーネントを素早く簡単に取り外すことができます。
• 幅×高さ×奥行き：350mm×56mm×50mm

マッチング・モジュール

• モノ61, モノ 132
• デュオ・バイス
• チェーンクランプバイス

クランプレール用アクセサリー

プリズムは、クランプケーブルを使わずに、テンションをかける部品のベースとしてテーブル上で直接使用することもできる。

プリズム120

• コンポーネントサイズØ 40 - 210 mm用
• 幅×高さ×奥行き：110×60×40mm

プリズム・ナロー

• クランクシャフトや細いサポートに最適
• コンポーネントサイズØ 28 - 85 mm用

プリズム90

• 小型円筒部品の場合
• コンポーネントサイズØ 8 - 51 mm用
• 幅×高さ×奥行き：40×50×40mm

プリズム高さ90

• 高さのある下部構造を必要とする小さな円筒形部品の場合
• コンポーネントサイズØ 8 - 51 mm用
• 幅×高さ×奥行き：40×100×40mm

互換クランプレール

当社のナレッジベースでは、これ以外の手順もご紹介しています。詳細は当該ページをご覧ください。

切断に関する当社ナレッジベースからの参考記事の一例：

• 材料サンプリングの一般的な方法
• 材料組織分析用の各種切断方式
• 用途に適した切断ホイールの選択方法
