パワークランプシステム 大型切断機用

ユニバーサルパワークランプシステム 100/540

ハイライト

  • 機械-油圧統合パワートランスミッション
  • Tスロット用ファスナー材12 mmを含む
  • 最大クランプ力 25 kN
  • 幅×高さ×奥行き:100×104×625mm
クランプ範囲 ジョー幅 顎の高さ クランプ力
ユニバーサルパワークランプシステム 100/540 0 - 365 mm 100 mm 30 mm 28 kN

互換性 ユニバーサルパワークランプシステム

切断機対応 Qcut 400 A Qcut 500 A Qcut 600 A/BOT Qcut 800 A
Tスロットナットによる直接取り付け

広範なテストを通じて、あらゆる用途に適したクランプソリューションを提供することができます。

クランプシステム100/540用アクセサリー

アクセサリーを使用すれば、切断する部品やクランプの状況に合わせてパワークランプを個別に変更することができます。

プリズム・クランプ・ジョー

  • 水平プリズム
  • フラットクランプ爪との組み合わせが可能
  • ジョー幅: 100 mm
  • プリズム Ø 10 - 100 mm用

クランプ爪フラット

  • 顎の高さ: 80 mm
  • ジョー幅: 100 mm
  • リブ付きクランプ面
  • 平行体クランプ用
  • プリズムクランプ爪と組み合わせ可能

アンギュラードライブ

  • 部品を上から快適にクランプすることが可能

ユニバーサルパワークランプシステム LC 90

ハイライト

  • 多様なワークを簡単かつ安全にクランプ
  • 交換が容易な多様なクランプ・ジョー
  • 機械的な力の伝達による低労力
  • クランプ力は11段階で事前調整可能(最大28kN)
  • Tスロット用固定具12 mmおよびハンドクランク付き
クランプ範囲 ジョー幅 顎の高さ クランプ力
ユニバーサルパワークランプシステム LC 90 0 - 217 mm 100 mm 70 mm 25 kN

互換性 ユニバーサルパワークランプシステム LC 90

切断機対応 Qcut 400 A Qcut 500 A Qcut 600 A/BOT Qcut 800 A
Tスロットナットによる直接取り付け

クランプシステム用アクセサリー LC 90

LC90パワークランプはクランプシステムの基本です。用途に応じて、以下のモジュールのいずれかを追加します。様々な異形部品を強力かつ確実にクランプします。

キャリアクロー LC 90

  • クランプジョー用キャリアモジュール
  • プリズム・ジョーおよびV溝ジョー用ベース 100
  • セラミック・コーティングを施した高強度アルミニウム製
  • ジョー幅:100 mm

V溝ジョー100

  • ジョーの高さ:70 mm
  • ジョー幅:100 mm
  • 1個、クランピング・ジョー・フラットと組み合わせ可能
  • 硬化鋼製の回転可能なジョー
  • Ø10~100mmの丸棒材をクランプするための2つの水平プリズムを備えた表面

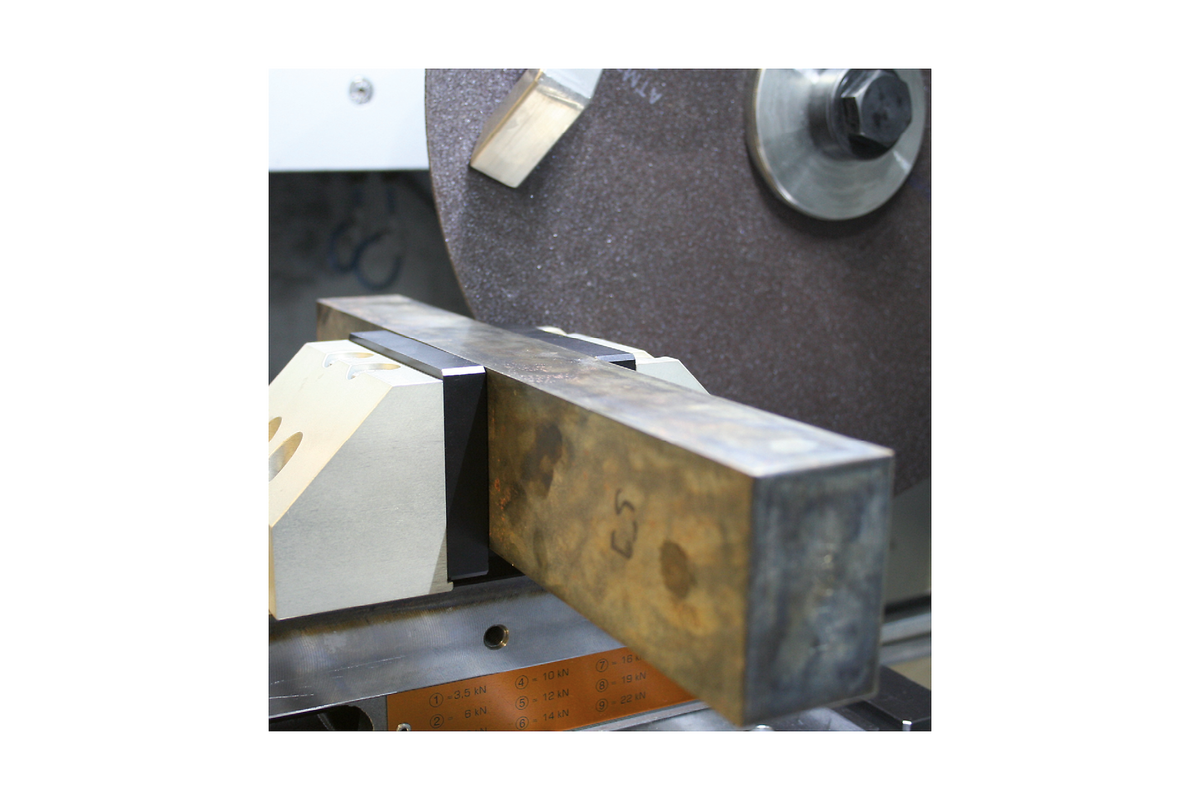

クランプ爪フラット

  • 滑らかなクランプ面
  • 平行体クランプ用
  • 1個、V溝ジョー100と組み合わせ可能

クイックチェンジアダプター

  • プルダウンピンによる各モジュールの高速かつ安全な接続
  • 締結用
    • ステップ・ジョー 100
    • X-Clamp 100
    • クランプ・システム
    • お客様固有のソリューション

ステップジョー100

  • ジョーの高さ:65 mm
  • ジョー幅:100 mm
  • 平行なワーク表面のクランプ
  • 基本モジュールLC 90によるクランプ力発生
  • ステップジョーは180°回転可能
  • クイックチェンジアダプターでのみ使用

クランプシステム X-クランプ100

  • ステンレス鋼製の個別バネ式ラムにより、多様な試料や自由形状部品を個別かつ安全にクランプします。
  • 最小限のクランプ力で完璧にフィット
  • 最小限の時間消費
  • クイックチェンジアダプターでのみ使用
  • トルクレンチと固定ネジを含む

ソケット90

  • 基本モジュールLC 90を横位置90°で組み立てる場合
  • Tスロット用 DIN 650 12 mm

サポート・エレメント

  • ジョーの高さ:70 mm
  • ジョー幅:100 mm
  • 長尺部品支持用1個
  • 振動の低減
  • バネ式ラムがワークピースに取り付けられる
  • ユニバーサルクランプでコンポーネントを上から追加固定可能
  • プルダウンピンによる各モジュールの高速かつ安全な接続

特殊クランプ・ジョー

  • QATMサービス:DXFまたはDWGファイルで部品図面、または部品の写真をお送りください。最適なクランプ装置を計画します。

QATMがお届けする究極の切断機器

加工要件(知識、慎重な加工、消耗品と機器の正しい選択)を充足することで、信頼性、安全性、効率性の高い切断が実現します。
