Qtool40シリーズ クイッククランプツール

ハイライト

  • 小型部品用Ø 40 mm|W = 60 mm
  • スクリュークランプ(Qtool 40 S) 手動でクランプ力を調節するスターハンドル付き
  • エキセントリッククランプ(Qtool 40)で素早く強力にクランプ
  • 切断時に最適な位置に調整可能なリアストップ
  • 多様なクランプジョープログラム

Qtool 40

Qtool 40 S

Qtool 40 S

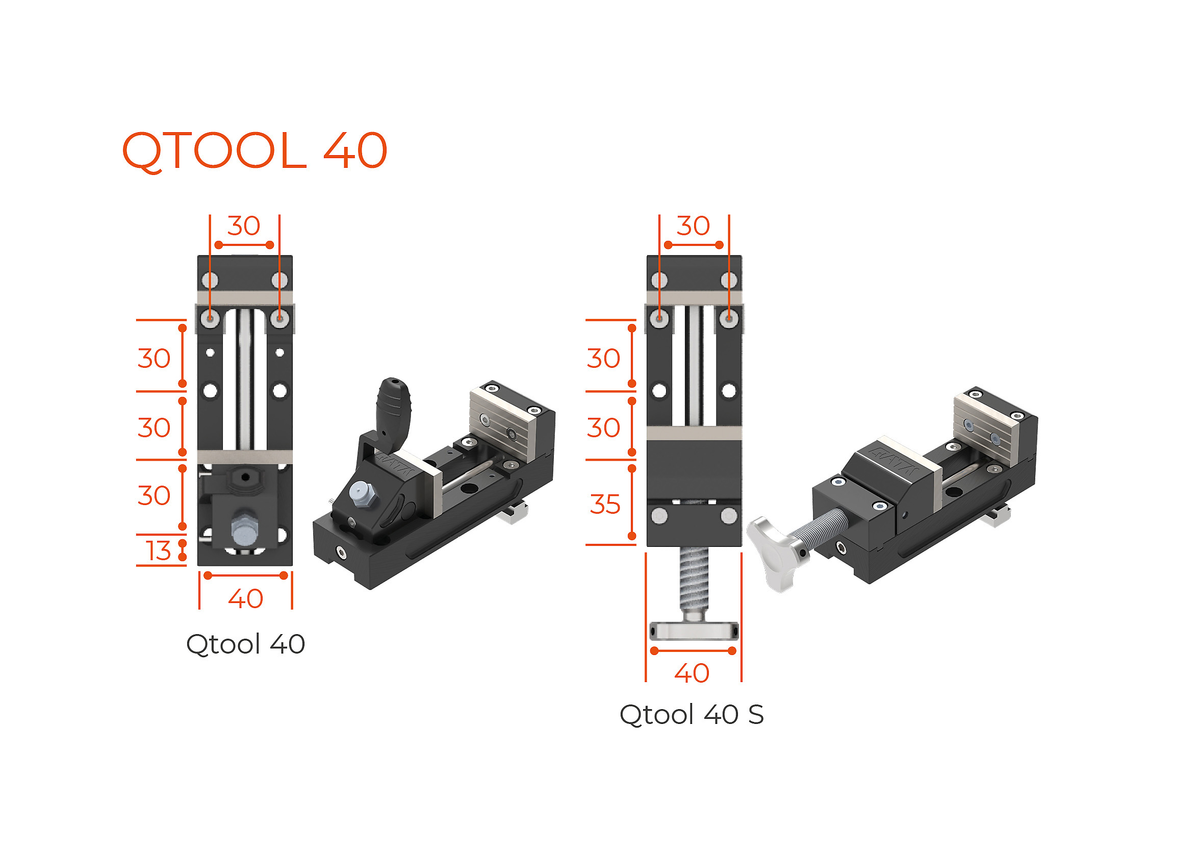

クランプ範囲 ジョー幅 顎の高さ クランプ力
Qtool 40 0 - 60 mm 50 mm 25 mm ca. 1000 N
Qtool 40 S 0 - 50 mm 50 mm 25 mm 変数

互換性 Qtool 40 シリーズ

切断機対応 Qcut 200 A Qcut 250 A Qcut 250 M Qcut 350 A Brillant 230

Tスロット・ナット/スペーシングによる直接取り付け

8 mm / 60 mm
- - - -
イージープレート経由
S/M

S/M

S/M

S/M

S/M

広範なテストを通じて、あらゆる用途に適したクランプソリューションを提供することができます。

Qtool 40シリーズ用クランプジョー

Qtools は、幅広いクランプジョーにより、切断する部品に合わせて個別にカスタマイズすることができます:

ラウンドコンポーネント

  • 角形ジョーまたは面取りジョーを使って、正確かつ確実にクランプできます。
  • ジョーの形状により、ワークとクランプ装置の間に明確な3点接触が生まれます。
  • これにより、部品が滑るのを防ぎます。
  • 丸い部品は、クロスプリズムを使用して垂直にクランプし、クランプ装置の上で切断することもできます。

大型部品

  • 爪が高いため、大きな部品の把持面が大きくなります。

部品の切断面をクランプする

  • 部品の切断面は、溝付きジョーを使ってクランプすることもできます。
  • これにより、切断時のバリの発生が大幅に減少し、マウントプレスに埋め込む前にバリを研磨する必要がなくなります。

クランピング・ジョー、標準(Qtool付属)

  • 標準ジョー Qtool 40
  • 顎の高さ: 25 mm
  • ジョー幅: 40 mm
  • ユニバーサル・ジョー
  • 納品範囲:1爪(スペア爪)

クランプジョー、面取り

  • 顎の高さ: 25 mm
  • ジョー幅: 40 mm
  • 5°面取りクランプ面
  • 丸材を押さえるクランプジョー
  • Ø までの丸い部品の場合。 50 mm
  • 納品範囲:1爪(カウンター爪として、標準クランプ爪(Qtoolの納品範囲に含まれる)をお勧めします。

クランプジョー、高

  • 顎の高さ: 45 mm
  • ジョー幅: 50 mm
  • 大型部品用ユニバーサルジョー
  • 納品範囲:ジョー2本

クランプジョー、ハイスロット

  • 顎の高さ: 45 mm
  • ジョー幅: 80 mm
  • 切断後も分離された部品はクランプされたまま
  • 納品範囲:ジョー2本

クランプジョー、クロスプリズム

  • 顎の高さ: 25 mm
  • ジョー幅: 40 mm
  • 丸型部品クランプ用水平・垂直プリズム(3点支持)
  • 水平プリズムの最大値、Ø
  • 垂直プリズム最大Ø 17 mm
  • 納品範囲:1爪(カウンター爪として、標準クランプ爪(Qtoolの納品範囲に含まれる)をお勧めします。

クランプジョー、高、スロット付き、プリズム付き

  • 顎の高さ: 45 mm
  • ジョー幅: 80 mm
  • 水平プリズムØ 17 mm - 丸型部品クランプ用(3点支持)
  • 切断後もサンプルはクランプされたまま
  • 納品範囲:爪2本(高水準の溝付き爪1本、プリズム付き溝付き爪1本)

精密クランプ装置 アクセサリー

イージークランププレートS

回転機能付きイージークランププレートS

回転機能付きイージークランププレートS

イージーアダプテーション Qtool 40-60

イージーアダプテーション Qtool 40-60

マルチタワー

マルチタワー

スイベルユニット Qtool 40-60

スイベルユニット Qtool 40-60

QATMがお届けする究極の切断機器

加工要件(知識、慎重な加工、消耗品と機器の正しい選択)を充足することで、信頼性、安全性、効率性の高い切断が実現します。

Do you already know which clamping unit you need? Then request a quote here!

技術情報

当社のナレッジベースでは、これ以外の手順もご紹介しています。詳細は当該ページをご覧ください。

切断に関する当社ナレッジベースからの参考記事の一例:

  • 材料サンプリングの一般的な方法
  • 材料組織分析用の各種切断方式
  • 用途に適した切断ホイールの選択方法

金属組織検査用の試料片
