Qtool 80 / Qtool 80 VARIO シリーズ クイッククランプツール

お問い合わせ見積依頼

ハイライト

  • 大型部品用 Ø 80 mm | W=100 mm
  • 高速で強力なクランプのための偏心クランプ
  • テーブルへの素早い取り付けを可能にするイージー機能を内蔵（Tスロットナットも可能）
  • 調整可能なリアストップ（Qtool 80 - 150用50 / 100 mm）
  • 多様なクランプジョープログラム
  • オプションでクロスストップを拡張可能

Qtool 80 - 100

Qtool 80 - 150

クランプ範囲 ジョー幅 顎の高さ クランプ力
Qtool 80 - 100 0 - 100 mm 100 mm 40 mm ca. 4000 N
Qtool 80 - 150 0 - 150mm 100 mm 40 mm ca. 4000 N

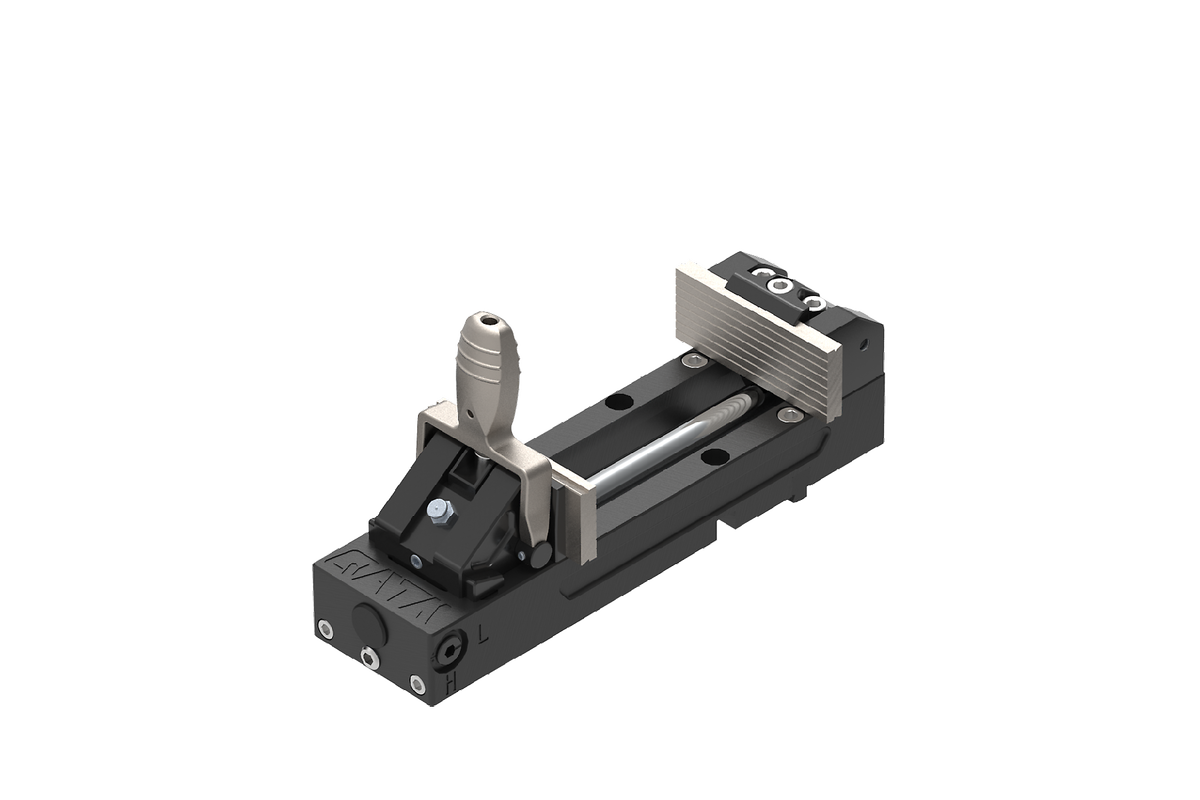

Qtool 80 VARIO - 100

Qtool 80 VARIO - 150

Qtool 80 VARIO - 250

クランプ範囲 ジョー幅 顎の高さ クランプ力
Qtool 80 VARIO - 100 0 - 100 mm 100 mm 40 mm ca. 4000 N / 2500 N
Qtool 80 VARIO - 150 0 - 150mm 100 mm 40 mm ca. 4000 N / 2500 N
Qtool 80 VARIO - 250 0 - 250 mm 100 mm 40 mm ca. 4000 N / 2500 N

特長

  1. バリオだけだ： クランプ力調整：ハイ/ロー
  2. バリオだけだ： 可変性 - ジョーを横向きに配置可能
  3. バリオだけだ： 最適な切断位置を自由に設定可能
  4. オプションだ： 部品の迅速な位置決めのためのワークピース停止
  5. 交換可能なジョー
  6. 統合されたイージー機能





適合機種 Qtool 80 / Qtool 80 VARIO シリーズ

切断機対応 Qcut 250 A Qcut 250 M Qcut 350 A Brillant 230
イージープレート経由 ✓
✓
✓
✓
切断機対応 Qcut 400 A Qcut 500 A Qcut 600 A/BOT Qcut 800 A
イージープレート経由 ✓
✓
✓
✓

広範なテストを通じて、あらゆる用途に適したクランプソリューションを提供することができます。

最適なソリューションをご提案いたします！

Qtool 80 / Qtool 80 VARIO シリーズ用クランプジョー

Qtools は、幅広いクランプジョーにより、切断する部品に合わせて個別にカスタマイズすることができます：

ラウンドコンポーネント

  • 角形ジョーまたは面取りジョーを使って、正確かつ確実にクランプできます。
  • ジョーの形状により、ワークとクランプ装置の間に明確な3点接触が生まれます。
  • これにより、部品が滑るのを防ぎます。
  • 丸い部品は、クロスプリズムを使用して垂直にクランプし、クランプ装置の上で切断することもできます。

大型部品

  • 爪が高いため、大きな部品の把持面が大きくなります。

部品の切断面をクランプする

  • 部品の切断面は、溝付きジョーを使ってクランプすることもできます。
  • これにより、切断時のバリの発生が大幅に減少し、マウントプレスに埋め込む前にバリを研磨する必要がなくなります。

円筒部品の縦断面

  • 特殊な丸棒ジョーは、円筒部品を長さ方向に正確に切断するように設計されています。

クランピング・ジョー、標準（Qtool付属）

  • 標準ジョー
  • 顎の高さ: 40 mm
  • ジョー幅: 90 mm (Qtool  80) / 100 mm (Qtool 80 VARIO)
  • ユニバーサル・ジョー
  • 納品範囲：1爪（スペア爪）
注文データ

クランプジョー、面取り

  • 顎の高さ: 40 mm
  • ジョー幅: 90 mm (Qtool 80) / 100 mm (Qtool 80 VARIO)
  • 5°面取りクランプ面
  • 丸材を押さえるクランプジョー
  • Ø までの丸い部品の場合。 80 mm
  • 納品範囲：1爪（カウンター爪として、標準クランプ爪（Qtoolの納品範囲に含まれる）をお勧めします。
注文データ

クランプジョー、高

  • 顎の高さ: 70 mm
  • ジョー幅: 90 mm (Qtool 80) / 100 mm (Qtool 80 VARIO)
  • 大型部品の場合
  • 納品範囲：ジョー2本
注文データ

クランプジョー、ハイスロット

  • 顎の高さ: 70 mm
  • ジョー幅: 150 mm
  • 切断後も分離された部品はクランプされたまま
  • 納品範囲：ジョー2本
注文データ

クランプジョー、クロスプリズム

  • 顎の高さ: 40 mm
  • ジョー幅: 90 mm (Qtool 80) / 100 mm (Qtool 80 VARIO)
  • 丸型部品クランプ用水平・垂直プリズム（3点支持）
  • 水平プリズムの最大値、Ø 55 mm
  • 垂直プリズム最大Ø 55 mm
  • 納品範囲：1爪（カウンター爪として、標準クランプ爪（Qtoolの納品範囲に含まれる）をお勧めします。
注文データ

クランプ爪プリズム

  • 顎の高さ: 40 mm
  • ジョー幅: 100 mm
  • 丸型部品クランプ用水平プリズム2個（3点支持）
  • 水平プリズム、Ø 5 - 28  mm
  • 納品範囲：1爪（カウンター爪として、標準クランプ爪（Qtoolの納品範囲に含まれる）をお勧めします。
注文データ

クランプジョー、高、スロット付き、プリズム付き

  • 顎の高さ: 70 mm
  • ジョー幅: 150
  • 水平プリズムØ 70 mm - 丸型部品クランプ用（3点支持）
  • 切断後も分離された部品はクランプされたまま
  • 納品範囲：ジョー2個（標準高さのスロット付きジョー1個、プリズム付きスロット付きジョー1個）
注文データ

クランプジョー、丸棒用溝付き

  • 顎の高さ: 70 mm
  • ジョー幅: 150
  • 長手方向に沿って円筒形の部品を分離する。
  • 水平プリズム2個（最大Ø 70 mm
  • 切断後も分離された部品はクランプされたまま
  • 納品範囲：ジョー2本
注文データ

ワークストップ

同じ形状の部品を繰り返し切断する場合、ワークピース・ストップを使用することで、部品を同じように再現性よく位置決めすることができます。

  • ジョーはQtool 60、80、80 VARIOの左または右に取り付け可能
  • 120mmまでの停止範囲
注文データ

精密クランプ装置 アクセサリー

簡単な多機能プレート

簡単な多機能プレート

スイベルユニット Qtool 60-80

スイベルユニット Qtool 60-80

QATMがお届けする究極の切断機器

加工要件（知識、慎重な加工、消耗品と機器の正しい選択）を充足することで、信頼性、安全性、効率性の高い切断が実現します。

切断装置の多彩な品揃え

Do you already know which clamping unit you need? Then request a quote here!

注文データ

技術情報

当社のナレッジベースでは、これ以外の手順もご紹介しています。詳細は当該ページをご覧ください。

切断に関する当社ナレッジベースからの参考記事の一例：

  • 材料サンプリングの一般的な方法
  • 材料組織分析用の各種切断方式
  • 用途に適した切断ホイールの選択方法

技術情報
金属組織検査用の試料片
