 万能バイス

 万能バイス

ピッコロ 54

ピッコロ100

モノ61

モノ 132

デュオ・バイス

チェーンクランプバイス

 万能バイス アーム・アンローディング クランプ高さ クランプ力 固定ネジ Tスロットレンガ用ネジ
ピッコロ 54 54 mm 15 - 58 mm 6.5 kN M8 x 25 M8 x 12
ピッコロ100 100 mm 40 - 90 mm 4.2 kN M8 x 25 M8 x 12
モノ61 61 mm 8 - 102 mm 12 kN M10 x 32 M10 x 12
モノ 132 132 mm 43 - 155 mm 8 kN M10 x 32 M10 x 12
デュオ・バイス* 46-91 mm 4 - 142 mm 11 kN M10 x 32 M10 x 12
チェーンクランプバイス** Chain length: 1 m - 16 kN M10 x 32/25 M10 x 12

ハイライト

  • テンションレンチ付き

*ユニバーサル・バイス・デュオ

  • クランプおよびリフティング用
  • リフト高さ:4 - 142 mm
  • 交換可能な2本のクランプアーム付き

**チェーンクランプバイス

  • 大型部品のクランプ用
  • ユニバーサルテンショナーデュオ1個とチェーン用フックブロック1個付き

万能バイス用アクセサリー

万能クランプ装置をそれぞれの部品に個別に適合させることができるアクセサリー。

ケースセット ユニバーサルクランプ モノ 61

  • 2x ユニバーサル・クランプ・モノ61
  • 2x ハイト・ペデスタル モノ
  • 1x 延長アーム
  • 3x テンション・シュー・スタンダード
  • 1x クランプシュー 横ブリッジ、縦ブリッジ、横プリズム、縦プリズム
  • 4x Tスロットナットステンレス M 10 x 12
  • 4x 固定ネジ M 10 x 32
  • テンションレンチ付き

ケースセット ユニバーサルクランプ モノ 61

縦Vシュー(プリズム)

  • すべてのユニバーサルクランプ用
  • 円筒部品クランプ用

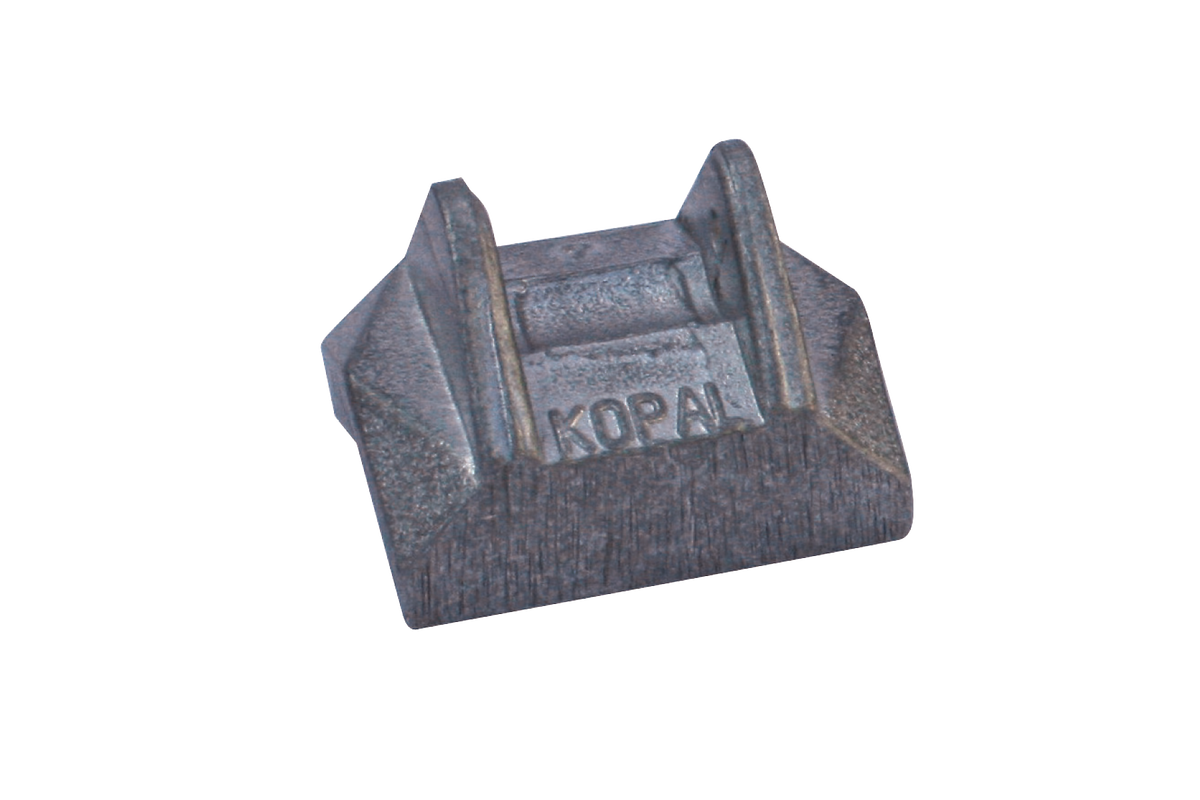

トラバースVシュー(プリズム)

  • すべてのユニバーサルクランプ用
  • 円筒部品クランプ用

縦橋

  • すべてのユニバーサルクランプ用
  • 大型部品のクランプ用

トラバース・ブリッジ

  • すべてのユニバーサルクランプ用
  • 大型部品のクランプ用

標準クランプシュー

  • すべてのユニバーサルクランプとアプリケーション用

固定ネジ

  • M6 x 25, M8 x 25, M10 x 25: すべてのユニバーサルクランプ用 ピッコロ
  • M10 x 32: ユニバーサルテンショナーモノ、デュオ、チェーンテンショナー用

Tスロットナットステンレス*

  • M6 x 8, M8 x 10, M8 x 12, M10 x 12

*他のすべてのサイズのスロットナットはご要望に応じて

ハイトアダプター ピッコロ

  • 高さ:60mm
  • 取り付けネジM8 x 25
  • Tスロットナット(ステンレス製):M8 x 12

ハイト・アダプター・モノ

  • 高さ:74mm
  • 取り付けネジM10 x 32
  • Tスロットナット(ステンレス製):M10 x 12

クランプアームエクステンション

  • ピッコロ54とモノ61用
  • 取り付けネジM10 x 32
  • Tスロットナット(ステンレス製):M10 x 12

プリズムのペア

  • 90°プリズム
  • Ø 5-50 mm コンポーネント用
  • 寸法(WxD):50 x 150 mm

クランプレール

  • ユニバーサルテンショナー モノ、デュオ、チェーンテンショナーのベース
  • クランプシャフト、クランクシャフト、カムシャフト用
  • 調整可能なプリズムサポート
  • 2 コンポーネントサイズ用傾斜サポート:Ø 20 - 250 mm 納品範囲に含む
  • ユニバーサルクランプは、スライド式キャリッジに取り付けられているため、コンポーネントを素早く簡単に取り外すことができます。
  • 幅×高さ×奥行き:350mm×56mm×50mm

マッチング・モジュール

  • モノ61, モノ 132
  • デュオ・バイス
  • チェーンクランプバイス
クランプレール

簡単な多機能プレート

  • Qtool 60と80の高さを変えるベース
  • ユニバーサルクランプ用プリズム付き一体型クランプレール
  • 丸型部品用プリズム(Ø 6 - 37 mm)
  • イージー機能内蔵
  • 何度でも設定可能
  • すべてのユニバーサルクランプ(スロットナット12mm付き)に適合
  • 幅×高さ×奥行き:250mm×80mm×40mm

マッチング・モジュール

  • Qtool60シリーズ
  • Qtool 80 / Qtool 80 VARIO シリーズ

広範なテストを通じて、あらゆる用途に適したクランプソリューションを提供することができます。
