Qカット 600 Aは、広い切断スペースを必要とする切断工程にぴったりの工業用湿式切断機です。斬新なデザインで、最新技術を駆使した機能が備わっています。
水冷式15 kWのモーターがスイング･アームに内蔵されており、テーブルは左右(Xｰ軸方向)に、切断ホイールは垂直(Yｰ軸方向)に最速80mm/秒で移動でき、高速切断に適しています。
切断チャンバーのスペースを無駄なく使えるように、スイング･アームで切断ホイールを自動的に上下(Zｰ軸方向)に送りますが、これは今までにはないまったく新しい方法です。垂直切断時にホイール･ガードが平行移動するので、切断容量が大幅に向上します。

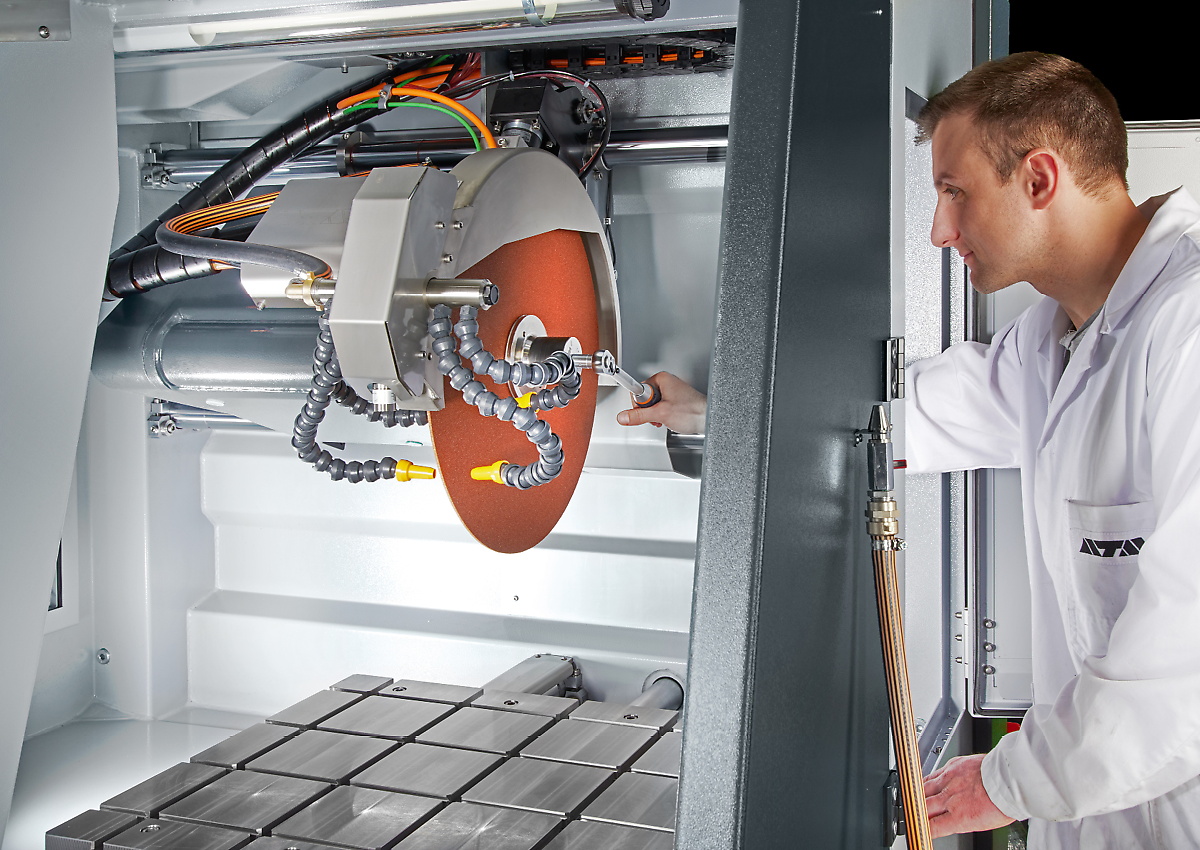

切断室は、安全ロック付きの大きな前面スライド･ドアと側面蝶番式ドアで開くことができ、切断テーブルには碁盤目状にTｰスロットが刻まれています。側面ドアは、Zｰ軸を右端に設定している場合に切断ホイールを交換するのに便利です。頑丈なスチール製筐体には、冷却水の循環装置と自動集中グリーシング装置が組み込まれています。
A wide range of cutting procedures is at your disposal for the very best cutting results. Through the combination of this unlimited range of positions, series cuts or differing cut sequences can be made into reality. The cutting process is rightly supported by controlled cut-off wheel revolutions which can be held constant through an optional wheel measurement facility. Control of the cutting speed and a soft start control serve additionally for an economical cutting feed. Manual control commands in the X-/Z-/Y-axes are also possible using an industrial joystick. The operator console can be slid either to left or the right.
Travel and cutting wheel offer a wide-ranging repertoire of types of cut through different combinations. In addition to the linear diagonal cut, the layer and segment-cuts are recommended for gentle cuts. The layer-cut is well-suited for cutting taller and longer objects as well as solid material. The segment-cut is especially suitable for large objects and hard materials.
Touch-Screen display for the QATM-Software control is easy to read thanks to smart phone technology and even easier to operate. Compact program sequences are easy to compile and therefore enable automated program sequences. An unlimited number of password-secured program sequences can be updated and backed-up via USB.
With the “Multi-Position-Process” (MPP) you can place multiple specimens on the table and cut them in one sequence. The teach-in function enables a simple and user-friendly setting of various cutting positions.
In addition to the type of cut, variable pulse-cut feed can also be selected. Rhythmic pulsed feed ensures regular cooling and removal of cutting debris from the sample.
With line laser you can display the scheduled cut on the sample. This helps to define the exact cutting position.
Using your existing broadband Internet connection, QATM provides an online fault diagnosis and operator support.
加工要件（知識、慎重な加工、消耗品と機器の正しい選択）を充足することで、信頼性、安全性、効率性の高い切断が実現します。

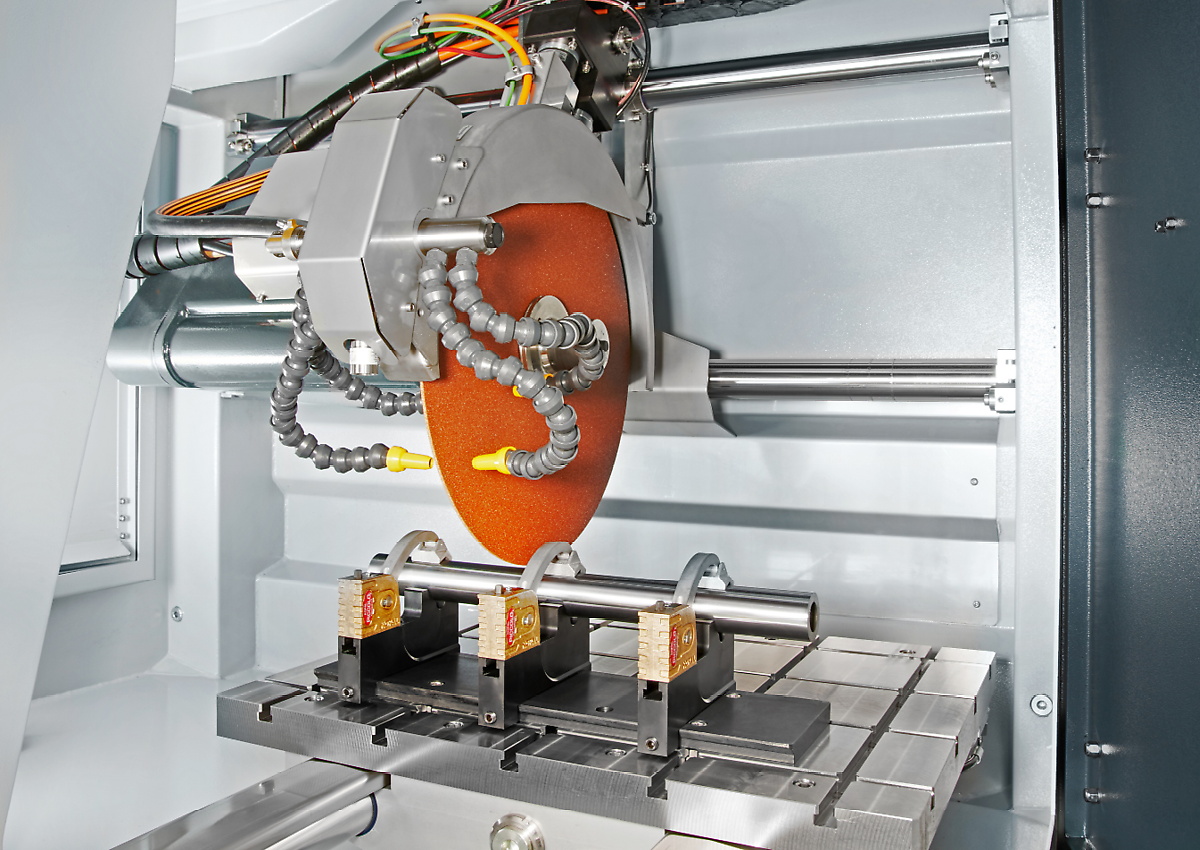

Our innovative clamping devices are used to clamp workpieces securely and precisely to ensure exact cutting and grinding processes. There is a wide range of different clamping devices that have been developed for specific applications and workpiece sizes.
| 切断ホイール径 | 最大ø600mm/24" |
| 最大切断容量 | ø244mm |
| 切断ホイールの最大切断深さ | 190mm (ø500mm切断ホイール使用時） |
| 切断砥石のフランジ | ø32/40mm |
| 自動X-軸 | 550mm |
| 自動Y-軸 | 360mm |
| 自動Z-軸 | 550mm |
| Z- 軸移動 | 0.1mm |
| テーブル WxD | 750x600mm､ステンレス |
| T-スロット | 12 mm |
| 回転速度 | 1000~2400rpm 可変 |
| 駆動電力 (メイン駆動) | 15 kW S1 |
| 接続ロード | 30 KVA |

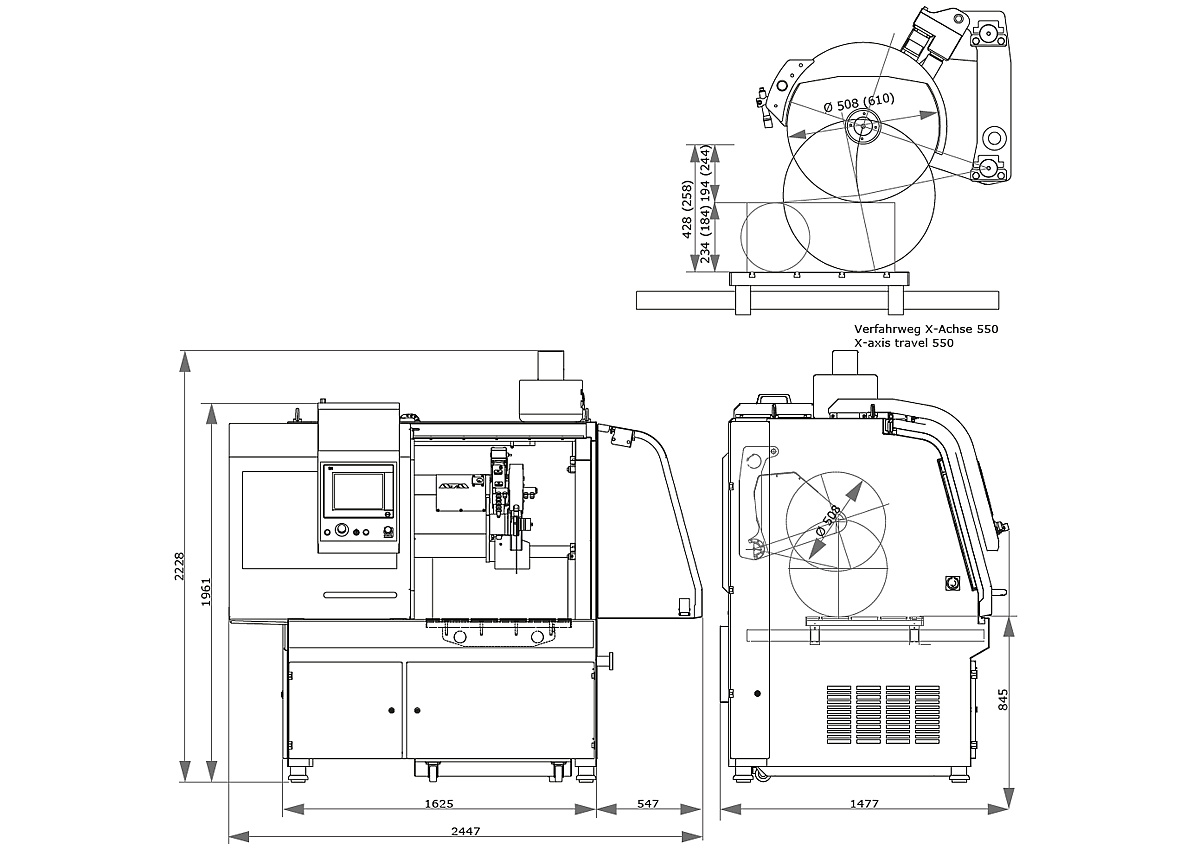

| WxHxD | 1488x1960x1477mm |
| 重量 | ~1600kg (装置による) |
本ページに記載の内容は予告なく変更・修正することがあります。
