振動式研磨機 Qpol Vibro

新たに発見された振動研磨

振動ポリッシング装置Qpol Vibroは、試料表面をほとんど変形させることなくポリッシングするために設計されています。EBSD（電子後方散乱回折）、AFM分析、ナノインデンテーションや微小硬さ試験など、さらなる特性評価に最適です。

直径Ø = 308 mmの大型ボウルは、完全に充填された試料ホルダーや大型試料のポリッシング、最大21個の試料の同時ポリッシングに十分なスペースを提供します。

クランプリングはポリッシング布の端を保護し、長寿命を保証します。さらに、リングはポリッシングエリアを区切り、サンプルホルダーが均等に動くことを可能にします。ボウルは、マグネットシステムでポリッシング布を使用するために設計されています。その結果、ポリッシング布は素早く簡単に取り外せます。

長所

マグネット式研磨ボウルの高速交換
60-120 Hzの自動周波数制御
Surface-Guardは、懸濁液の結晶化と試験片表面の腐食を抑える。
プリインストールされた準備方法と消耗品リスト
低騒音運転と振動吸収構造
アクリルガラス製の透明フード、ソフトクローズ式
外部吸引の準備
200種類のカスタム調製法を記憶

クリックして動画を見る

調製した表面の分析と特性評価

EBSD-オーステナイト

パターンオーステナイト

パターン指数オーステナイト

振動式研磨機 Qpol Vibro メリット

Qpol Vibroは、堅牢で高品質な設計、革新的な振動伝達角度、振動補正機能付き振動モーターにより、静音運転を実現します。何時間稼動しても、目立った騒音は発生しません。振動モーターの振動補正機能により、振動が機械ケースやベンチに伝わるのを防ぐため、Qpol Vibroの静音運転が保証されます。

透明でソフトクローズ式のヒンジ式フードは、QATMの機械と装置の高品質を示しています。懸濁液や試料を汚染から保護し、最高の前処理結果を実現します。Qpol Vibroは豊富な機能を備えながら、コンパクトで軽量です。重量はわずか45 kgで、ベンチトップ装置として最適です。

振動式研磨機 Qpol Vibro 研磨 - 3つの簡単なステップ

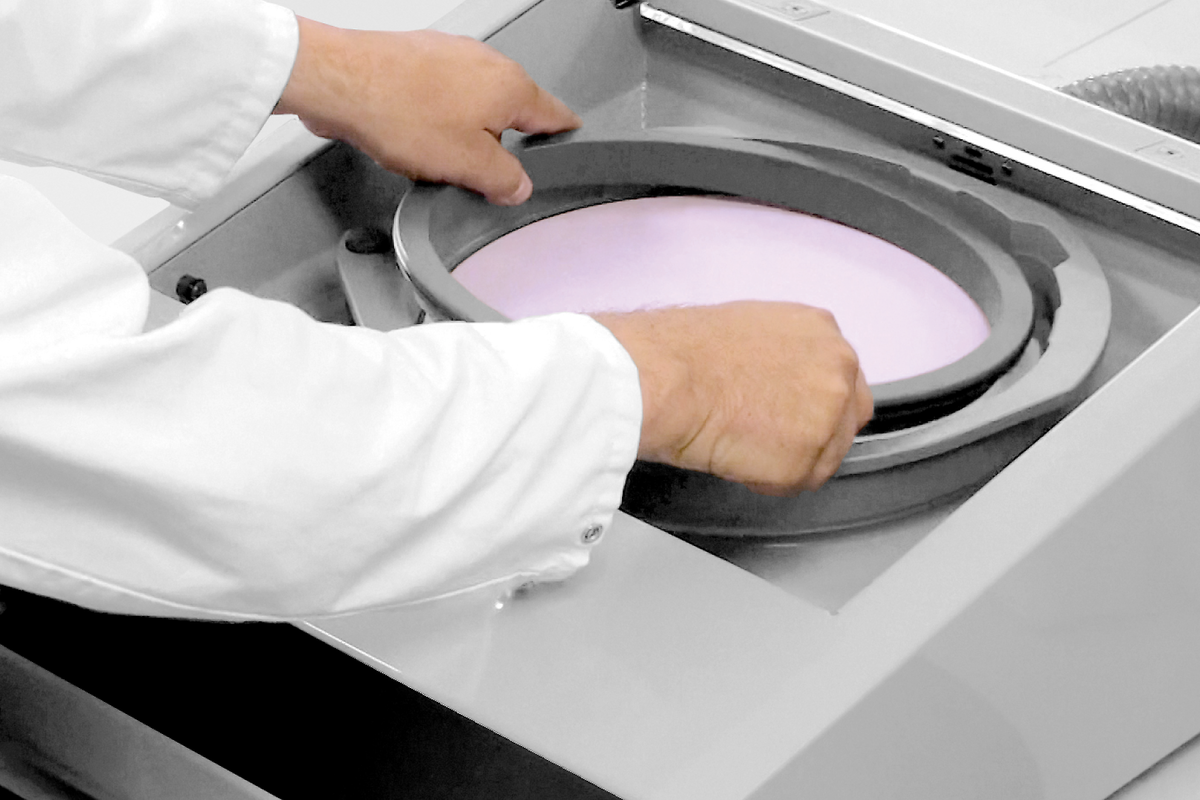

研磨ボウルの設置

マウントしたサンプルを挿入する

サスペンションの充填

ドイツ製のクリアで堅牢なデザイン細部における優位性

1. 排気接続プラグ

排気システムに接続することで、オペレーターの安全衛生状態を向上させます。

2. USBおよびイーサネットプラグ

イーサネット・プラグ（リモート・コントロールおよびサービス・アプリケーション用）、USBプラグ（データの保存および交換用

3. 交換可能な研磨ボウル

マグネット式クランプシステムにより、工具を追加することなく、リリースボタンで素早く簡単にポリッシングボウルを交換できます。
蓋付き研磨ボウル（複数の研磨ボウルを使用する場合
QATM Surface-Guardは、自動的にパルス化されたインターバルを用いて、懸濁液の結晶化や試料作成終了後の試料の腐食を低減する。

4. ソフトクローズ・フード

アクリルガラス製の透明フード、ソフトクロージングシステムによる最高のモニタリング条件
試料、ポリッシング布、懸濁液を汚染から保護します。

5. タッチディスプレイ

直感的で簡単なユーザーインターフェース
プレインストールされた準備方法と消耗品
最大200のカスタマイズされた調理法を編集・保存可能

単純に賢い新デザインのユーザー・インターフェース

革新的なデザインの Qpol Vibro ソフトウェアは、直感的でユーザーフレンドリーな操作を提供します。さまざまな材料に対応する 15 の前処理メソッドが、適切な消耗品とともにプリインストールされています。Qpol Vibro には、カスタマイズされたメソッドが最大 200 個、装置内または USB に保存できるため、メソッドを装置間で転送できます。これらのメソッドは、持続時間や振動強度に制限なくプログラムできます。デバイスは手動または自動モードで操作できます。選択可能な警告機能（タイマー）は、プログラムの終了をオペレータに知らせます。

Qpol Vibroは、ボウルの負荷に応じて振動数を最適化する自動周波数制御を備えています。Qpol Vibroは、監視なしで、ほとんど時間制限なく操作できます。これにより、最良の研磨結果が得られ、ユーザーは他の作業に時間を割くことができます。

QATMサーフェス・ガード

左：試験片の腐食
右：サーフェスガード付き

メインメニュー

自動モード

メニュー消耗品

メニューの準備方法

最適な結果を得るために豊富なアクセサリー

サンプルホルダー

Ø 25-25.4mm（1インチ）、300g、追加重量90g
Ø 25-25.4mm（1インチ）、300g、追加重量90g
Ø38-40mm（1.5インチ）、550g、追加重量190g
φ50mm（2インチ）、360g、追加重量190g

レベリングディスク Qpol Vibro

取り付けた試料の水平出し
直径25～50mm（1～2インチ）の試料に最適
直径60mmおよび70mmの試験片用特殊レベリングディスク

専用サンプルホルダー

Ø 60 mm、875 g、追加重量190 g
Ø 70 mm、605 g、追加重量190 g

ポリッシングボウル

Ø=308mm（内径）の大型ボウルで、非装着試料や充填済み試料ホルダーのポリッシング、最大21個の試料の同時ポリッシングに使用できます。
リリースボタンとマグネットシステムにより、ボウルの交換が素早く簡単
磁力によるボウルの強力な保持力
特にマグネット式研磨布用に設計されています。
ポリッシング布を汚れから守る蓋

研磨布

イオタ、φ300mm（ソフトな合成繊維製ロングフロッククロス）
ゼータ、φ300mm（ソフトな合成繊維製ショートフロッククロス）
さらにØ300 mmの研磨布も用意

製品ラインナップ

サスペンション

Eposal
Eposil F, Eposil M
Eposil Non Dry
Etosil E

製品ラインナップ

振動式研磨機 Qpol Vibro ヒントとコツ

異なる材料を繰り返し研磨する場合は、材料ごとに異なる研磨ボウルを使用するだけです。
追加分銅は、硬い試料や質量の小さい試料に使用する。分銅の数は、材料の硬さと試料の大きさによって異なります。
QATMの標準的な準備方法の最後のステップの後に直接開始し、Qpol Vibroにあらかじめインストールされている特定の材料用の研磨方法のいずれかを選択します。
例えば、QATMの標準化された試料作製法に従って、まず試料を研磨・研磨することをお勧めします。振動ポリッシングはその次の工程です。

振動研磨法

素材	サスペンション	布	頻度	時間 (h)	追加ウェイト
スチール 50...150HV	Eposal	IOTA	85	02:00	1-2
スチール 150...350HV	Eposal	IOTA	85	01:30	1-2
スチール350...HV	Eposal	IOTA	85	01:00	2-3
鋳鉄	Eposal	IOTA	85	02:00	2-3
オーステナイト鋼	Eposal	IOTA	90	02:00	2
アルミニウムと合金	Eposil M	IOTA	90	01:30	1
銅と合金	Eposil M	IOTA	90	01:00	1
チタン合金	Eposil M11	IOTA	90	02:00	1-2
超合金	Eposil M11	IOTA	90	06:00	2
鉛合金	Eposil M	IOTA	85	03:00	1
ガラス	Eposal	IOTA	90	06:00	2
セラミック	Eposil M	IOTA	90	06:00	2-3
鉱物	Eposal	IOTA	90	06:00	2
岩石	Eposal	IOTA	90	06:00	2
クリーニングモード	水と石鹸 50:50	IOTA	90	00:10	0

完璧な研磨と研磨 - QATMの消耗品

研磨とポリッシングは、知識、注意、消耗品と器具の適切な選択という、適切な材料で処理することで、より信頼性が高く、安全で効率的になります。

製品ラインナップ "ポリッシング"

振動式研磨機 Qpol Vibro 製品仕様

Polishing cloth diameter	300 mm / 305 mm (12“)
プラグ	USB､イーサネット
Exhaust connection plug Ø	40mm
振動周波数	60-120 Hz
周囲温度	10 - 40 °C
接続ロード	0.25 kVA
駆動電力	135 VA
WxHxD	510x300x590mm
重量	~45kg
