平面研削盤Qgrind XLの特に堅牢で強力な設計により、高精度で最大の材料除去が可能です。
ForceControl機能は、内蔵された電子計測システムにより、再現性のある研削結果を保証します。異なる研削モードを選択し組み合わせることで、最大限の材料除去率（荒削り）と優れた試料面（仕上げ）を達成することができます。SmartGrindソフトウェア機能により、研削工程を継続的に監視し、ドレスインターバルの完全自動決定により、特に効率的な研削を行うことができます。クリーニングステーションと直感的なソフトウェアインターフェースの統合は、利便性と使いやすさの新しい基準を打ち立てました。
研削ヘッドとダイヤモンドドレッサーは、堅牢なフォースコントロールシステムを搭載し、再現性の高い高い研削力を実現します。内蔵されたロードセルと革新的なモーター駆動のフォースコントロールにより、明確な材料除去と最高のプロセス信頼性を保証します。
完全自動モード（Smartgrind）では、研削プロセスを継続的に評価し、砥石の研削要件を自動的に判断して効率的に制御します。また、砥石は手動だけでなく、あらかじめ決められた間隔でドレッシングすることも可能です。砥石の残り高さ、ドレスダイヤの摩耗、プロセスの流れは、ディスプレイに動的に表示されます。
金属組織を平面研削する場合、高い除去率と表面品質の高い平坦な試料を両立させることが目標です。荒削り」研削モードでは、従来の加工に比べ、材料除去率を最大20％向上させることができ、加工時間を大幅に短縮することができます。仕上げ」モードでは、表面品質を最大15％向上させることができます。異なるモードを組み合わせることで、最大限の効率で最適な研削結果を得ることができます。
QATM Qgrind XLには、材料除去量を正確に測定するシステムが搭載されています。運転時間、サンプルの種類、材料、硬度に関係なく、すでに除去された材料の高さを簡単にモニターすることができます。

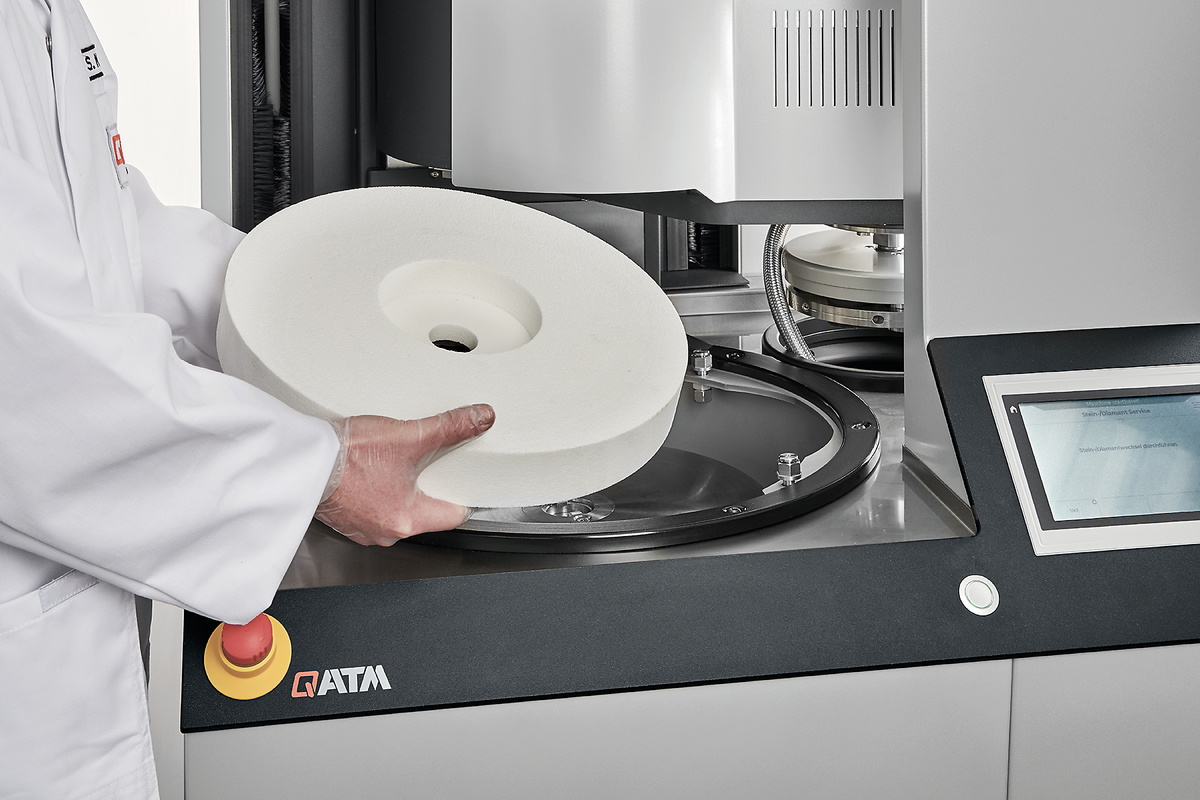

酸化アルミニウムや炭化ケイ素の高品質な砥石を、用途に応じて使い分けることができます。合成樹脂結合型ダイヤモンド砥石は、セラミック材料や硬質金属の平面研削に使用できます。マテリアログラフィー研削加工用に特別に最適化された研削メディアは、高い除去率、表面品質、平坦性を目指して設計されています。QATM研削メディアは、標準で2000 rpmまでの回転速度に対応しています。
洗浄ステーションでは、水、エタノール、空気で試料を自動的に洗浄し、最大800rpm（調整可能）のスピンサイクルで洗浄することができます。このように、各準備工程は洗浄工程で締めくくられます。
QATMは、様々なアプリケーションや機械に対応する、様々な直径の標準サンプルホルダーを豊富に取り揃えています。特殊な寸法のサンプルのクランプは、特殊なサンプルホルダーで実現することができます。
自動研磨機「Qgrind XL」を開発する際の基本要件は、安定性に優れたコーパスとポリッシングヘッドでした。これらの要件は、低振動で堅牢な研削プロセスの基礎となるものです。パウダーコーティングされた堅牢なスチール構造、ステンレス鋼で覆われた作業エリアは、持続可能でありながら、同時に近代的でコンパクトな機械設計を強調しています - Made in Germany.
4 kWの駆動モーターがQgrind XLの砥石を駆動し、高い材料除去率と最大2000 rpmの回転数を実現します。試料ホルダーは、最大1.1 kWの駆動モーターでグラインディングヘッドに取り付けられ、最大750 Nの研削力を実現することができます。どちらのシステムも、回転数を可変に制御することができます。

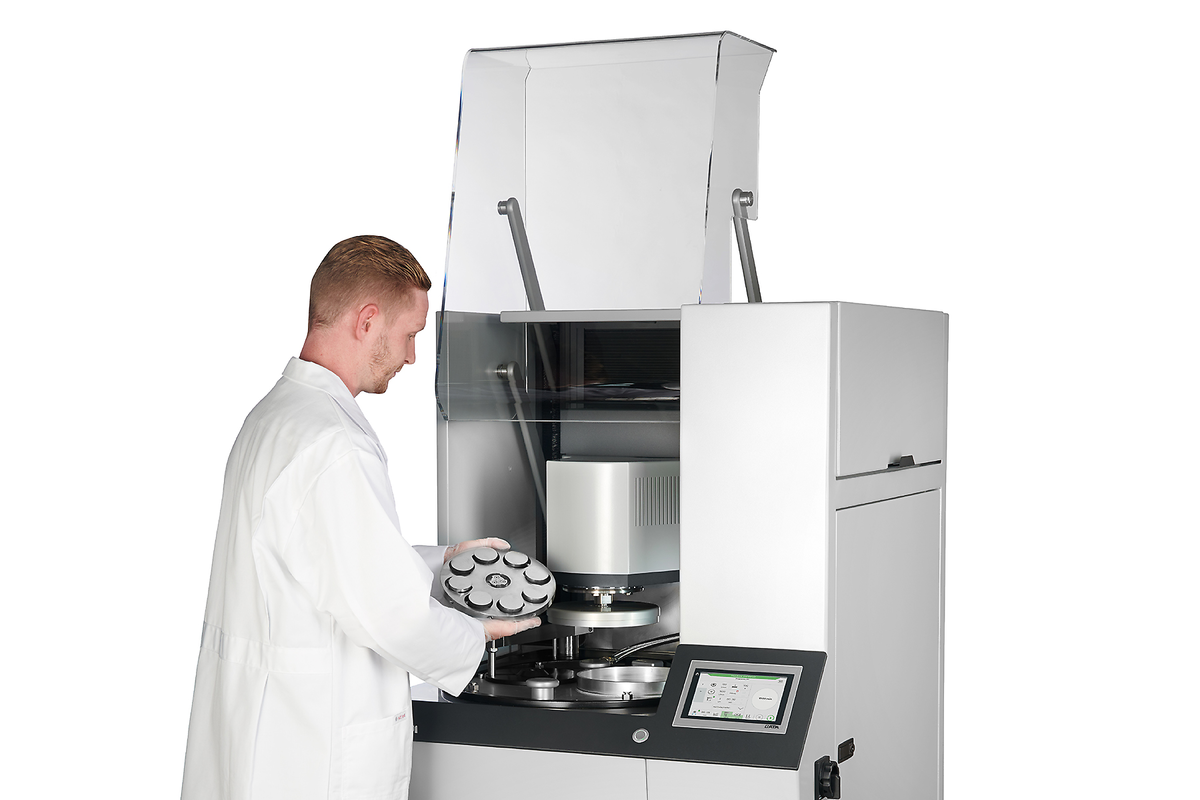

電動アクリルガラス製安全フードが機械の作業領域を保護します。透明なフードは安全スイッチ付きで、プログラムが終了すると自動的に開きます。掃除がしやすいように、フードは簡単に取り外すことができます。
実績あるQATM制御ソフトウェアのモダンなデザインにより、直感的でユーザーフレンドリーな操作が可能です。すべてのプロセスパラメーターは明確に表示され、タッチ操作で簡単に設定することができます。研削工程は、SmartGrindソフトウェア機能により連続的にモニターされ、グラフィカルに表示されます。
特長
循環式冷却タンクはマシンベースにシームレスに組み込むことができ、プッシュ・トゥ・オープンのドアで簡単にアクセスできます。スライドレールを介して、伸縮・転動可能なユニットを横方向に誘導します。研削加工中、クーラントの流量と温度はソフトウェアで監視されます。用途に応じて、Qgrind XLにはさまざまな循環冷却システムを使用することができます。
マシンハウジングに組み込まれた工具収納は、特に実用的です。これにより、常にすべての工具に簡単にアクセスすることができます。
内蔵されたすすぎ用ホースで、作業エリアを手動で洗浄することができます。
オプションのシグナルランプを使えば、離れた場所からQgrind XLをモニタリングすることができます： 赤/黄/緑のランプは、機械の現在の状態を一目で示します。
吸引ノズルから作業エリアの蒸気を直接吸引する。
Grinding is more reliable, safe and efficient when processed with the right ingredients: knowledge, care and the right choice of consumables and instruments.
| アプリケーション | Automated planar grinding of materialographic specimens |
| アプリケーションの分野 | 材料構造解析のためのサンプル表面の作製 |
| 研磨砥石 | ø max. 356 mm |
| Speed of grinding stone | variable (1000 - 2000 rpm) |
| 試料ホルダー | ø 160 - 204 mm |
| Speed of sample holder | variable (30 - 160 rpm) |
| Running direction of sample holder | clockwise/counterclockwise |
| 加圧システム | central pressing force, electromotive force control |
| Sample holder pressing force (central) | 50 - 750 N |
| Removal measurement | ±0.1 mm display accuracy at 1 mm removal |
| Removal range | 0.1 mm - 10 mm |
| 駆動電力 (研磨砥石) | 4 kW (S1 operation) |
| 駆動サンプルホルダー | 0.75 kW (S1 operation) |
| 接続ロード | 9 kVA |
| 電源 | 400 V / 50 Hz (3Ph / N / PE), 480 V / 60 Hz (3Ph / N / PE), 220 V / 60 Hz (3Ph / N / PE) |
