実験室でも、過酷な生産環境でも、あらゆる目的で使用できる硬さ試験機です。
固定式のコンポーネントサポートと非常に広いテストテーブルエリアにより、大きなコンポーネントの硬さ試験も可能です。
「E」バージョンでは、テストヘッドは内蔵の非同期モーターによって便利かつダイナミックに制御されます。重さ3500kgまでのほぼすべてのサイズの試験片を、この装置にしっかりと固定することができます。最大試験高さは510mmです。
商品動画
ブリネル、ヌープ、ロックウェル、ビッカースなどの硬さ試験ができます。回転軸の角度が15°の洗練されたツールチェンジャーコンセプトにより、8本のツールを1つのユニークでコンパクトなユニットに収納することができます。3辺が閉じた形状のダウンホルダーエレメントは、小さな試験片でも試験点の周りに確実にワークを固定することができます。
Brinell
DIN EN ISO 6506, ASTM E-10
Vickers
DIN EN ISO 6507, ASTM E-384, ASTM E92
Rockwell
DIN EN ISO 6508, ASTM E-18
Knoop
DIN EN ISO 6507, ASTM E-92, ASTM E-384
プラスチック
DIN EN ISO 2039
変換機能を内蔵: DIN EN ISO 18265, DIN EN ISO 50150
Brinell
DIN EN ISO 6506, ASTM E-10
Vickers
DIN EN ISO 6507, ASTM E-384, ASTM E92
Rockwell
DIN EN ISO 6508, ASTM E-18
Knoop
DIN EN ISO 6507, ASTM E-92, ASTM E-384
プラスチック
DIN EN ISO 2039
変換機能を内蔵: DIN EN ISO 18265, DIN EN ISO 50150
Brinell
DIN EN ISO 6506, ASTM E-10
Vickers
DIN EN ISO 6507, ASTM E-384, ASTM E92
Rockwell
DIN EN ISO 6508, ASTM E-18
Knoop
DIN EN ISO 6507, ASTM E-92, ASTM E-384
プラスチック
DIN EN ISO 2039
変換機能を内蔵: DIN EN ISO 18265, DIN EN ISO 50150
QpixControl2とQpixT2ソフトウェアを搭載したすべてのQATM硬さ試験機は、Verder Scientific IoTプラットフォームにシームレスに統合され、機能強化とシームレスな接続性を提供します。
ダイナミックな高さ調整は、ポテンショメーターによる快適な位置決め制御を可能にします（8 mm/s）。両手の安全装置を使用すると、最大17 mm/sの移動速度が得られます（Eバリアントに付属）。
電動で高さを調整できるワーク認識機能により、テストヘッドの移動速度は17mm/sと高速です。センサー技術により、ワークを認識し、それに応じてブレース速度を下げることで、装置とワークを保護します。
手が届きにくい試験位置のために、工具交換に時間がかかることはありません。特許考案のダウンホルダーは内側および外側に手動で揺動できます（モーターが必要）。さらに、押さえ材を簡単に交換でき、ユーザーのコンポーネントに合わせて調整できます。
大型の成形品やワークを扱う際に便利です。ワークテーブルは5°まで傾けることができ、グリップも内蔵されているので、ワークを追加でクランプする必要はありません。
高性能インダクションモーターを搭載したEバージョンでは、最大3500kgのワークのクランプ力を実現。クランプ力は試験方法に合わせて、試験力よりも大きくなるように自動的に設定されます。オペレーターはレベルを設定する必要がなく、安全で最適な適応を保証してくれる装置に頼ることができます。
テストルームの高さが510mmでは、特に大きなもの、かさばるもの、クランプが困難なものには十分ではない場合、ご要望に応じてさらに背の高いマシンフレームをご用意いたします。頑丈なスチールフレームは、カスタマイズされた寸法で製造可能です。
この光学系は完全に再開発されました。この光学系は、QATM工場のクリーンルーム内に設置され、QATMの総合的な専門知識が生かされています。すべての新しい装置は、0.1mmから8mmまでのすべての必要な視覚範囲を、最高の鮮明さとコントラストでカバーするユニバーサルな顕微鏡システムを共有しています。QATMシステムは、拡大率にかかわらず、画像全体に均一な照明を与え、ダークエッジのない画像を実現します。
新しいEVO製品ラインは、試験パラメータの最適化、Windows 10 PCの高速化、シリアルオートフォーカス時間の短縮、輝度調整と画像評価の大幅な高速化を保証しており、これらすべてにより、日常的な硬さ試験のサイクル完了時間を大幅に短縮し、さらに静かな動作音を実現しています。
XLED照明モジュールは、ブリネル圧痕の分析に革命をもたらします。市販のレンズではビーディングが発生するため、特に軟らかいブリネル圧痕は不正確な測定結果になる可能性があります。これに対し、XLEDレンズは、直接かつ広範囲に照射することで、材料の種類や硬さに関わらず、正確で再現性のある測定を保証します。
高品質のCMOS 5メガピクセルカメラとイーサネットデータ転送は、現在の産業界の標準となっています。他のカメラシステムとは異なり、ここでははるかに高い伝送安定性が可能です。さらに、PCと硬さ試験機は、互いに遠く離れた場所に設置することができます。これは、制御インフラが外部のスイッチキャビネットに設置されている製造環境に最適です。
12インチのウルトラフラットな静電容量式タッチディスプレイは、ボール＆ソケットジョイントによってスムーズに昇降や傾斜が可能で、人間工学的に最適化された使い方ができます。
ツールの要件に合わせて、さまざまなクランプおよびホールドエレメントを設定できます。オプションの透明なコリジョンガードは、デバイス上のツールを損傷から保護すると同時に、テストセル内部を自由に見ることができます。
Qnessは、ワークピースの押え材、拡張した試験領域、ソフトウェアに適応した自動化など、お客様の試験ニーズに合わせて最適なソリューションを提供します。
ワークピースブレイシング

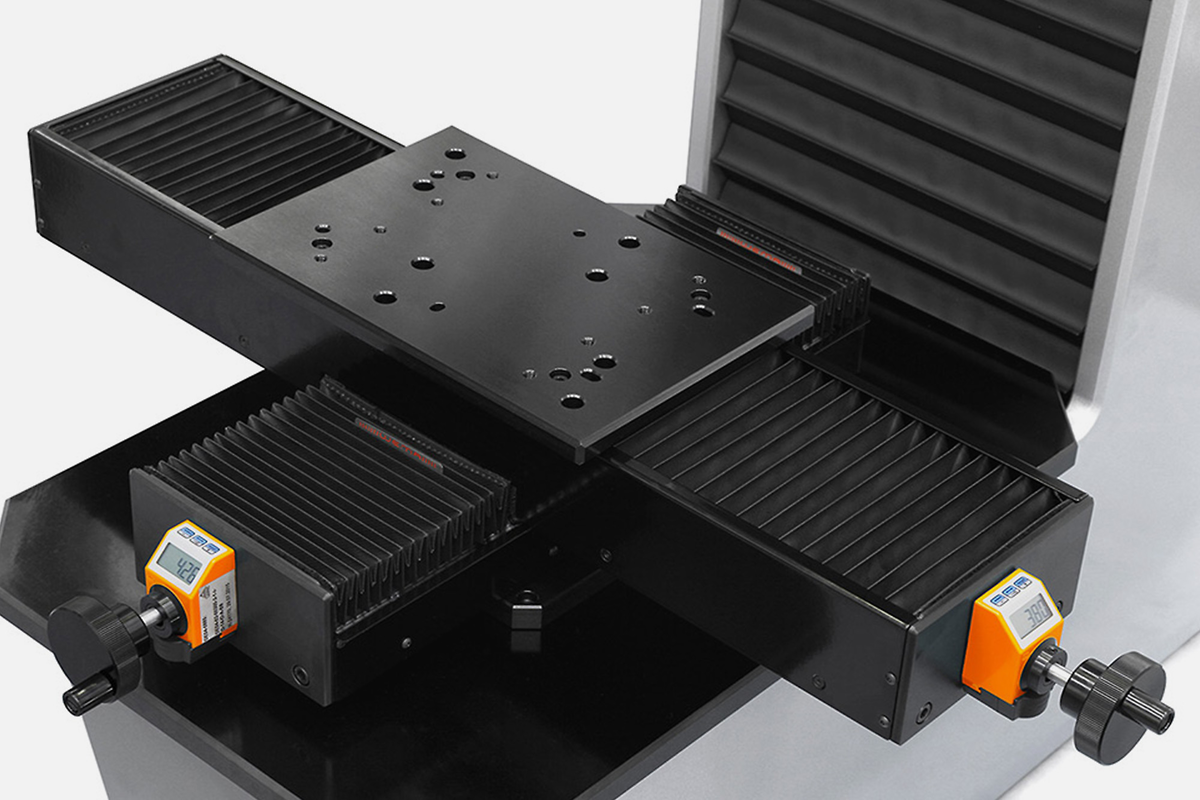

手動クロススライド
広くなった試験領域
暗視野用照明（オプション）
軟質材料用リングライト（オプション）
| サポートされる試験方法 | ブリネル､ビッカース､ロックウェル､ヌープ､プラスチック |
| 試験荷重範囲 | Qness 250 E EVO: 1~250kg (9.81~2450N) Qness 750 E EVO: 0.3~750kg (2.94~7358N) Qness 3000 E: 0.3~3000kg (2.94~29430N) |
| 高さ調整 | 電動 / 非同期モーター |
| 試験の高さ / スロート深さ | 510mm / 320mm |
| 試験アンビル | 584x450mm |
| ワークピースの最大重量 | 無制限 |
| ベース機械の重量 | 500kg |
| 試験シーケンス | 完全自動 / 電子荷重制御 |
| カメラ･システム / イメージ転送 | 5MP イーサネット工業規格 / 最大270FPS |
| ツール･ポジション | 2(標準)または8(ツール･チェンジャー) |
| ソフトウェア | Qpix T2 (オプション: Qpix CONTROL 2 M) |
| 操作システム / ハード･ディスク | Windows 10 IoT / 128 GB SSD |
| データ･インターフェース | 1xUSB(前面) 4xUSB 2xRJ45(イーサネット) 1xディスプレイ･ポート 1xRS232 1x HDMI |
| レンズ | XLED1､XLED2､XLED5､5x､10x､20x､50x､100x |
| 視野 (選択ツールによる) | 0.113x 0.084 mm (100x) 最大7.98 x 5.97 mm (XLED 1) |
| ディスプレイ | 12"静電容量式タッチ･スクリーン･ディスプレイ |
| 電源 | 230~ 50-60Hz 1/N/PE (オプション: 110~1/N/PE) |
| 最大消費電力 | ~1230 W |
| 追加オプション | 専用台座 衝突防止 クロス･レーザー 試験アンビル プリズム データ接続 バーコード/QRコード･リーダー等 |
