The Vickers / Knoop / Brinell / Rockwell hardness tester series Qness 10 / 60 takes micro hardness testing to a whole new level: The high-end laboratory devices of the latest generation combine the best of both worlds – hardness testing and microscopy without compromise and with maximum operating convenience. The revolutionary optical system with color camera provides reproducible and reliable results every time.
The classic „Qness 10 / 60 A+” model of this Vickers / Knoop / Brinell / Rockwell hardness tester promises perfect automation and comes with a precision positioning control for all three axis systems. Flexible XYZ progressions for thousands of analysis points allow for exceptionally high throughput without operator intervention.
QATM micro hardness testers seamlessly integrate with the Verder Scientific IoT platform, featuring remote real-time monitoring, live notifications, effortless backups and automatic software updates.
商品動画
AR-Model - Visit the page with your smartphone or scan the QR code under "View in Room" and experience the 3D model in the real world!
QATM hardness testers accurately analyze according to all standard test methods and cover a wide spectrum.
The electronically controlled, fully automated test cycles ensure fast, precise hardness testing, as well as fast method changes and automatic detection of the focal plane. With the Ready to Test package all Vickers test methods are possible with the standard scope of delivery.
Vickers
DIN EN ISO 6507, ASTM E-384, ASTM E92
Knoop
DIN EN ISO 4545, ASTM E-384, ASTM E92
Brinell
DIN EN ISO 6506, ASTM E-10
変換機能を内蔵
DIN EN ISO 18265, DIN EN ISO 50150, ASTM E-140
Qness 60 M/A+/ all Vickers test methods possible with standard scope of delivery
✓ Qness 10 M/A+ with standard scope of delivery HV0.02 to HV10 possible.
* 規格に準拠していない
All QATM hardness testers with QpixControl2 and QpixT2 software seamlessly integrate into the Verder Scientific IoT platform, providing enhanced functionality and seamless connectivity.
The QATM-developed, in-house manufactured lens system sets new standards. As well as providing crystal clear image quality for hardness testing, Koehler illumination uses white LED light and motor-operated aperture shuttering to produce ideal contrast, even for high magnification images.
Experienced metallurgists agree the image quality provided by the Qness 10 / 60 A+ is comparable in all aspects with that of established sophisticated microscopes. The up-to-date concept and new lenses in the optic system enable the device to completely meet even the strictest physical ‘test system definition’ requirements in compliance with DIN EN ISO6507-1/2:2018.
垂直方向の動きを2つの軸に分散させることで、決定的なメリットが得られます。1つ目のZ軸ではダイナミックなモーションコントロールが可能で、圧子を試験面に向けて最大30mm/sで素早く便利に配置することができます。QATMシステムに追加された第2のZ軸は、高解像度の位置決めシステムであり、力の適用と集中をより正確に行うことができます。
ビッカース/ヌープ/ブリネル硬さ試験機の最新型タレットには、最大8種類のテストダイヤモンドやレンズを取り付けることができます。コンパクトな構造でありながら、20°の角度がついているため、試験室での優れた視認性を保証します。
ハイライト 新たに開発された硬さ試験モジュールは、モジュール式圧子ホルダーとして、ブリネル硬さ試験機やヌープ硬さ試験機の納入後、いつでもプラグアンドプレイで後付けすることができます。
In addition to the Vickers, Knoop and Brinell optical methods, Rockwell measurements can now also be carried out with the new micro hardness testers. A special Rockwell test module has been developed for this purpose.
革新的なCAS（Collision Avoiding System）技術は、衝突や操作ミスの影響を可視化する予測的な3Dモーション計算により、デバイス内の機械部品を保護します。
The digital caliper is compatible with the Qpix Control2 system and reads the dimensions, height and diameter of components wirelessly and at the push of a button, entering them into the software. The test head height control in the A+ hardness tester enables the test height to be reached completely automatically with no need for manual input.
QATMロゴの点灯により、現在の機器の状態が一目でわかります。フラッシュ間隔の範囲は、装置が自動的に動作しているか、あるいはラボ中のスタッフが新しいタスクに自由に使用できるかを示します。さらに、標準で搭載されているLEDテストスペース照明は、サンプルやサンプルホルダーを正しくセットアップできるだけでなく、A+バージョンでは、サンプルイメージングのための均一な光量を保証します。
It’s no coincidence that most QATM customers choose the ‘A+’ version with a built-in sample image camera. In a few seconds the image of the sample is shot with the additional camera (field of view 52 x 39 mm). The image provides excellent navigational support within the software, particularly in combination with DOUBLE-VIEW TECHNOLOGY, and aids enhanced documentation in the automatically compiled test report.
If high-quality images of larger areas are required (e.g. for weld seam measurements), the area can be scanned using the HRI function. The Qpix Control 2 software automatically combines the individual images into one large overall image.
同一のサンプルを3Dモデルとしてソフトウェアにスケールアップして設定することができます。
All 3 axes are equipped with incremental measuring system. The axes and turret can be positioned to an accuracy of 4 μm, so the perfect solution for classic micro hardness testing. Series measurements can be repeatedly and accurately approached.
独自の構造を持つ高剛性ツールチェンジャーターレットにより、試験エリア内の様々な高さの試験片を配置することができます。革新的なCAS技術により、衝突からユニットを保護します。
The optional large slide doubles the test table surface area to 300 x 120 mm. If required, the test height can also be extended from 150 mm to 260 mm.
Optimized testing parameters and shorter intervals for serial autofocus, brightness regulation and image analysis, facilitate unbeatable cycle times during everyday operation involving hardness testing devices of the new micro hardness tester product line; and it’s even faster than the previous model. A further benefit of the new machine concept is the emphasis on reduced noise emissions in operation and motion, making it particularly suitable for laboratory work.
QATMのベースモデルには、いくつかの省力化機能がすでに搭載されています。
表面荷重検出条件を設定できるので、「最適ではない」表面に対する硬さ試験用試料作製が減少します。また、危険な表面（エッチング、研削など）に対する自動荷重検出も可能になります。
QATM sample holders are designed to ensure maximum throughput. ‘A+’ device test tables include enough space for an 8-fold sample holder as standard; up to two holders can be used in parallel with the optional 300 mm slide.
クランプフォースリミッターを内蔵した新設計のホルダーにより、試料を確実にクランプすることができ、試料のセンタリングや位置決めが容易になりました。また、ボールジョイント付きのプレートは、平らにできない試料をクランプし、分析中の傾きやスライドを防ぎます。1、4、8ポジションのホルダーと、メートル法とインペリアル法の幅広いサンプル径に対応したアダプターリングをご用意しています。
Components of almost all geometrical shapes can be fitted into the universal sample holder. Four clamping bolts can be set variably in various T-slots.
QATMは、複雑な要件やクランプ装置に関するアドバイスのために最適な場所です！お客様のために、アドバイス、考案、カスタマイズ、ソリューションの実装をさせていただきます。信頼できる結果を保証できるのは、適切なコンポーネントのクランプソリューションだけです。
テストパターン、テスト方法、ユーザーフィールドなど、あらゆる関連データを、あらかじめ定義されたサンプルマガジンで起動することができます。QATMは、あらゆる要件に最適なクランプセットアップ、マトリックス、カセットシステムを提供することができます。
QATM prisms also enable round components to be tested with our devices. Benefit: Integration of the 3D model in the software automatically determines the center of the component and the highest point of each piece.
The clearly-organized, large and robust test room facilitates universality. Additionally, clamping samples straight into conventional vices reduces the effort required to prepare the sample, and expands the range of possible future test applications. QATM vices are also available with extra templates, enabling samples to be repeatedly clamped in precisely the same position.
直感的でわかりやすく整理されたプロ仕様。Qpix Control2は、ブリネル/ヌープ/ビッカース硬さ試験機用の次世代ソフトウェアで、お客様からのフィードバックや意見をもとに、最大限の使いやすさを目指して開発されました。テストヘッドの自動高さ調整や非接触式探傷機能、サンプルホルダーの完全な統合、3D画像のCAD互換性、ソフトウェアに含まれる分かりやすい3D制御要素やビューなど、様々な利点があります。硬さ試験の新しいスタンダードとなる製品です。
試験機が自動的に試料ホルダーの高さまで動きます。試料の写真が自動的に撮影されます。
すばやいパターン設定：測定パターンを希望する位置までドラッグします。一連の測定点を自動的に整列する機能が備わっているので、測定点の位置が補正されます。
該当の硬さ試験規格の試験法に従って、完全自動で試験が実施されます。
複数のプログレッションと試料を作成し、「無人で」処理（1回の試験実行で60のプログレッションを8種類の異なる試料で処理）
The distances between the test points are generated fully automatically to the minimum standard distance. This makes the test results even more accurate. If the distance is less than required by the standard, the affected test points are highlighted accordingly.

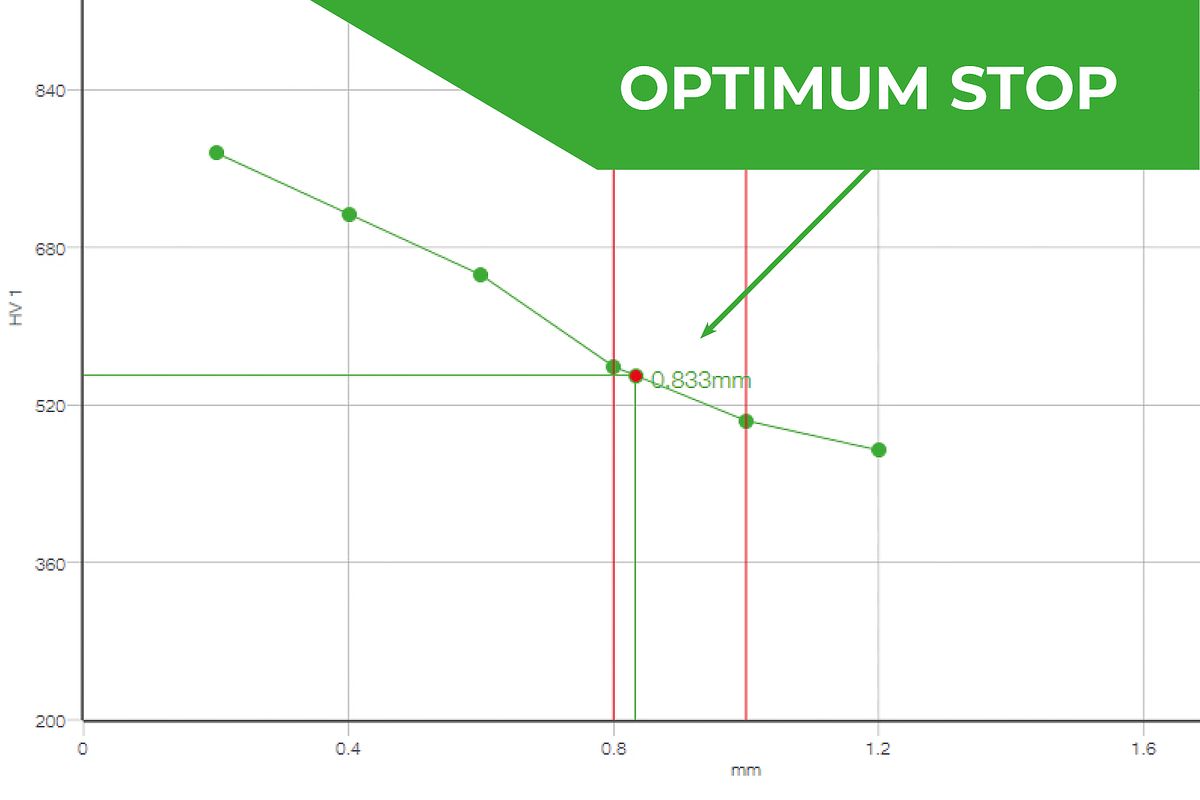

すべてのくぼみを計測してから硬さ値を計算し、硬さの下限値を下回ると測定を完了させます。 試験全体にかかる時間を縮小できます。
Based on the selected method (e.g. HV10), the suitable hardness range is displayed for each lens, which can be measured. The most suitable lens is also highlighted.
With the Qpix Control 2 software, several QATM devices (for example a Qeye 800 and a Qness 60 A+ EVO) can be operated with the same PC system. It is easy to switch back and forth between the two devices in the software.
「アドバンスド・ウェルディング」機能をシリアルで提供することにより、ブリネル/ヌープ/ビッカース硬さ試験用のテストマッピングを、規格（EN ISO 9015およびEN ISO 22826など）に準拠した形で簡単に統合することができます。事前に定義されたパターンは、インタラクティブな機能を使って各試験片に簡単に適合させることができます。必要に応じて、Qpix INSPECTモジュールは、溶接シームのマテリアルグラフィクス分析を同時に行うことができます。
オプションのソフトウェアモジュール「2D/3D硬さチャート」は、特に熱処理された材料の全断面における硬さ分布を詳細に把握するための最適なツールです。これは、材料探索、溶接試験、損傷分析において非常に重要です。
1. 領域の作成
また、3Dでの表示も可能です。
2.グリッドの定義
ワイヤー断面の均質な硬さ分布図
3. 2Dでの表示
非埋没試験片のテストポイントパターン
特に歯の側面のテストでは、時間のかかるテストポイントの作成は、あらかじめ定義されたテンプレートによって最小限に抑えられています。A+バージョンでは、HV30とHV1の間の標準化された手順全体を1台のデバイスで行うことができます。
With this module, an area on the component can be easily defined and the number of hardness test points defined, especially for sintered samples. The software automatically searches for a position in the selected area where a hardness test indentation can be placed so that it is placed at a suitable location.
K1C値は、4本の破断線を基準にした測定で確定します。続いてMPa√mが自動計算されます。
Qpix software platforms support barcode and QR code readers. Whether simply inserting header files (serial), managing the complete integration of reading devices for the automatic selection of templates, or calling up data from superordinate systems (optional) – barcode/QR code readers simplify work procedures for the tester, while also preventing operating errors.
エッジ認識では、プロジェクトやテンプレートを使用する際に、テスト行の開始点をサンプルのエッジに自動的に適合させることができます。このモジュールは自動化の度合いを大幅に高め、シリアルで提供されるAutoSnap機能への理想的な追加機能となります。
The intuitive and user-friendly Qpix INSPECT software functionality provides a comprehensive toolbox for microscopic evaluations and result documentation. The multifunctional software can be customized for customer-specific measuring tasks and complemented with add-on modules.
Qconnectは、QATM Qpix Control2ソフトウェアのインターフェイスで、シリアル製造、オープンXMLインターフェイス（双方向）、QDAS Plug-In+などの事前に指定されたプラグインソリューションから、QATMが完全に実装するお客様固有の接続ソリューションまで、デバイス間接続の完全なポートフォリオをお客様に提供します。あらゆるアプリケーション要件に対応する専門的なソリューションをご用意しています。
QATM Calibration Managerは、自由に設定できる間隔で、必要な試験をオペレータに通知します。試験結果は、ボタンを押すだけで進行中の統計記録に追加されます。
プレミアムな品質。DIN EN ISOおよびASTMに準拠した独立したDAkkS（ISO/IEC 17025）校正（定期的な規格に準拠した試験のためのソフトウェアを含む）。
The Qpix Control 2 software supports user login using an external NFC reader. Depending on the NFC tag/card, the customer‘s existing access cards can also be programmed in, for example.
| 試験荷重範囲 | Qness 10 A+: 20 gf - 10 kgf (0.196 - 98.07 N) Qness 60 A+: 0.25 gf - 62.5 kgf (0.00245 - 612.92 N) |
| 試験方式 | Vickers, Knoop, Brinell, Rockwell (option) |
| 試験シーケンス | 完全自動 / 電子荷重制御 |
| Z-軸 | Dynamic, automated (CAS-Technic) |
| Z-axis travelling distance | 150 mm (5.91“); Option: 260 mm (10.2“) |
| スロート深さ | 170 mm (6.69“) |
| ツール･ポジション | 8-fold motorized tool changer max. 3 hardness testing modules, max. 7 lenses |
| カメラ･システム | 5 Mpixel - CMOS color, USB3.0 |
| Optical system | Upright microscope with Koehler lighting |
| Aperture diaphragm | 電動 |
| レンズ | XLED 2x, 2.5x, 5x, 10x, 20x, 50x, 100x |
| Lens types | Standard (Achromat) and High Quality (Semi-apochromat) for hardness testing and microscopy XLED for optimised Brinell hardness testing |
| 視野（装置による） | 0.074x0.055 mm (100x) to 2.80x2.10 mm (XLED 2) |
| サンプル･イメージ･カメラ | 5 Mpixel - CMOS color, USB3.0 52 x 39 mm (2.05 x 1.54“) |
| 試験アンビル / XYクロス･スライド | Automatic cross slide |
| テーブル･サイズ | 150 x 120 mm (5.91 x 4.72“); Option 300 x 120 mm (11.8 x 4.72“) |
| Positioning accuracy | +/- 2 μm |
| Traverse path at cross slide | X 150, Y 150 mm (5.91 x 5.91“); Option: X 300 x Y 150 mm (11.8 x 5.91“) |
| Control elements | Emergency stop, Start button, Joystick X/Y/Z |
| ソフトウェア | Qpix Control2 |
| ワークピースの最大重量 | 50 kg (110 lbs) |
| 標準機の重量 | 60 kg (132.3 lbs) |
| Included basic equipment | Indenter Vickers ASTM + DAkkS; Lens 5x, 20x, 50x |
| インターフェイス | 1xUSB3.0 |
| 電源 | 100 – 240 V ~1/N/PE, 45-65 Hz |
